1.簡介

       字符疊加器簡稱VDM，是英文Video Display Metafile的縮寫，是指在復合視頻信號上疊加人類容易辨識的各類字幕信息，并將這些字符信息與原有復合視頻信號中的內容一起顯示在視頻顯示設備（比如監視器、硬盤錄像機等）上的電子處理裝置。多通過OSD實現,區別用于專業影視編輯行業的字幕機等行業的特殊設備，字符疊加器這一名稱現在更加習慣用于各類監控系統中使用的價格相對低廉的具備基本的視頻字幕疊加能力的電子裝置。
     漢字字符疊加器適用于各類電視安防監控系統，可在視頻信號上疊加日期、時間和漢英字符信息。通過與計算機連接，可配套使用“4路 8路 16路 32路字符疊加器設置軟件”設定視頻輸入點的任意漢字或英文標識信息。

字符疊加器視頻效果（請復制觀看）：

http://v.youku.com/v_show/id_XMzI1MjkyNTUwMA==.html?spm=a2h3j.8428770.3416059.1&debug=flv

2.功能及特點

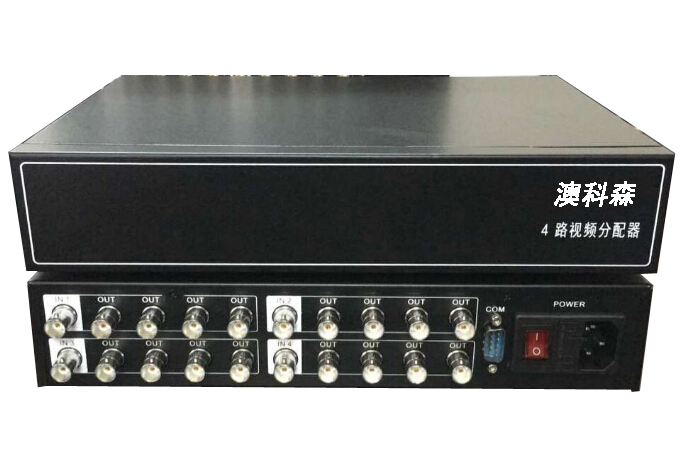

   ◇ 4路路獨立視頻輸入，每路輸入可以分配4路視頻輸出

   ◇ 16 X 16點陣顯示，內置國標一、二級字庫共8192個漢字

   ◇ 每路最多可設置38個漢字或76個字符，靜態疊加，實時時鐘顯示(時鐘功能為選配)，電腦設置，斷電保存

   ◇ 所有顯示全部是白字黑邊漢字和字符可以混合疊加，顯示位置可以全屏任意設定

   ◇ 漢字和字符可以混合疊加，顯示位置可以全屏任意設定

3.主要參數

  ◇  工作電壓：AC220V/50HZ  (±10%)

  ◇  功耗：           25W

  ◇  計算機通訊接口：RS-232

  ◇  輸入輸出負載阻抗：75Ω

  ◇  視頻信號輸入輸出幅度：1V

  ◇  視頻通道帶寬：大于6MHZ

  ◇  視頻通道信噪聲比：大于75DB

  ◇  高級全鋼機箱（機箱大小可定制）

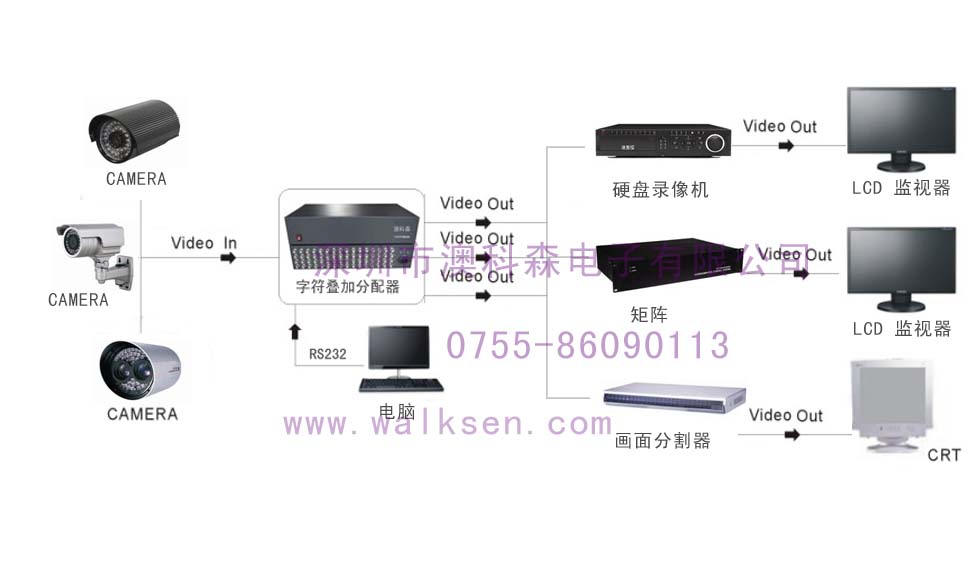

4.拓撲圖

聲明：我公司產品不定期更新產品，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢（0755-86090113）。本公司保留最終的解釋權。
