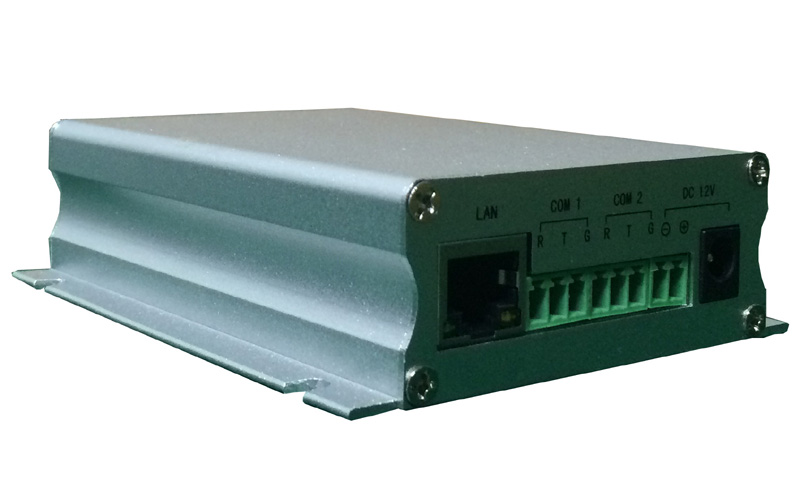

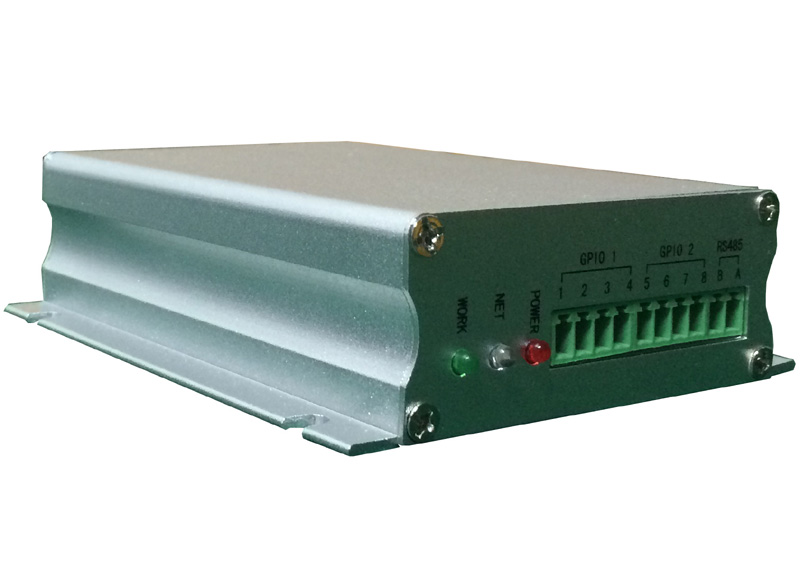

一.產品概述:

稱重計量監管是廠礦企業運銷經營過程中的重點，本產品可以將汽車衡、軌道衡、皮帶秤等計量稱重信息疊加顯示在同步監控視頻上，以數字水印的方式與視頻一起存儲在 DVR  或 NVR  中，防止篡改，方便監管人員實時查看、回放地磅過磅信息，解決因視頻畫面過亮或被遮擋而導致無法獲知當前稱重信息的問題，有效解決工作人員的疏漏、舞弊等問題，為日后取證提供有力保障。

視頻效果演示鏈接：      http://v.youku.com/v_show/id_XMTUxODE5NzY4MA==.html

二．功能特點：

◇  兼容市面上99%的網絡高清攝像機（須支持OSD功能）

支持?？?、大華、波粒、天地偉業、博電、皓唯、星網銳捷等品牌網絡攝像機。

◇  采用進口芯片，疊加內容效果清晰、穩定、不抖動。

◇ 支持市場上所有具有數據輸出的磅表：支持上海耀華、托利多、頂松、金鐘、友聲、南方衡器、衡天、柯力、科杰等廠家磅表

◇  支持WIFI接入局域網(如需要可選配)

◇  支持無線連接傳感器，接傳感器，免去了傳感器與我們的設備之間的冗長的連接線(如需要可選配)

◇  支持字符動態滾動顯示功能，支持任意行水平滾動以及垂直滾動，定時滾動。

◇  采用底層協議對接方式，不會對原有視頻信號產生任何影響，疊加后畫面清晰度，畫質及分辨率與未安裝網絡字符疊加器前一致。

◇  字符信息自動反白顯示，支持視頻亮度自動識別功能，視頻變亮?xí)r，字符自動變?yōu)楹谏煮w；視頻變暗時，字符自動變?yōu)榘咨址Ｗ址畔⒌念伾珪?huì)依據其所在位置的視頻畫面顏色來自動調整，便于客戶識別。

◇   支持任意中文、英文、標點符號顯示

◇   字符顯示位置全屏任意可調，自定義字符顯示位置，屏幕中上中下左右任意顯示。

◇   電磁隔離型 RS232、RS485 通訊接口，默認 RS232標準接口讓不同的設備方便地連接通訊；電磁隔離適用功率隔離轉換。

◇  獨特雙網口設計，無須額外布線,疊加器內部集成交換機功能，設備擴展出兩個網口，方便連接攝像機，無須額外布線。

◇   遠程升級功能，設備無需返廠即可升級系統固件，大大縮短設備升級所需時間及人工物流成本。

三．產品參數：

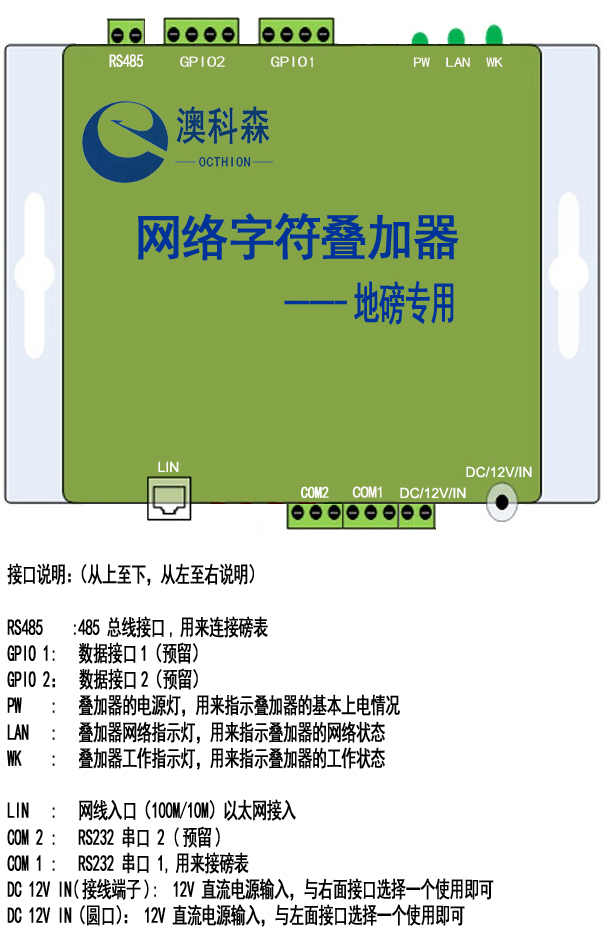

四．接口說明：

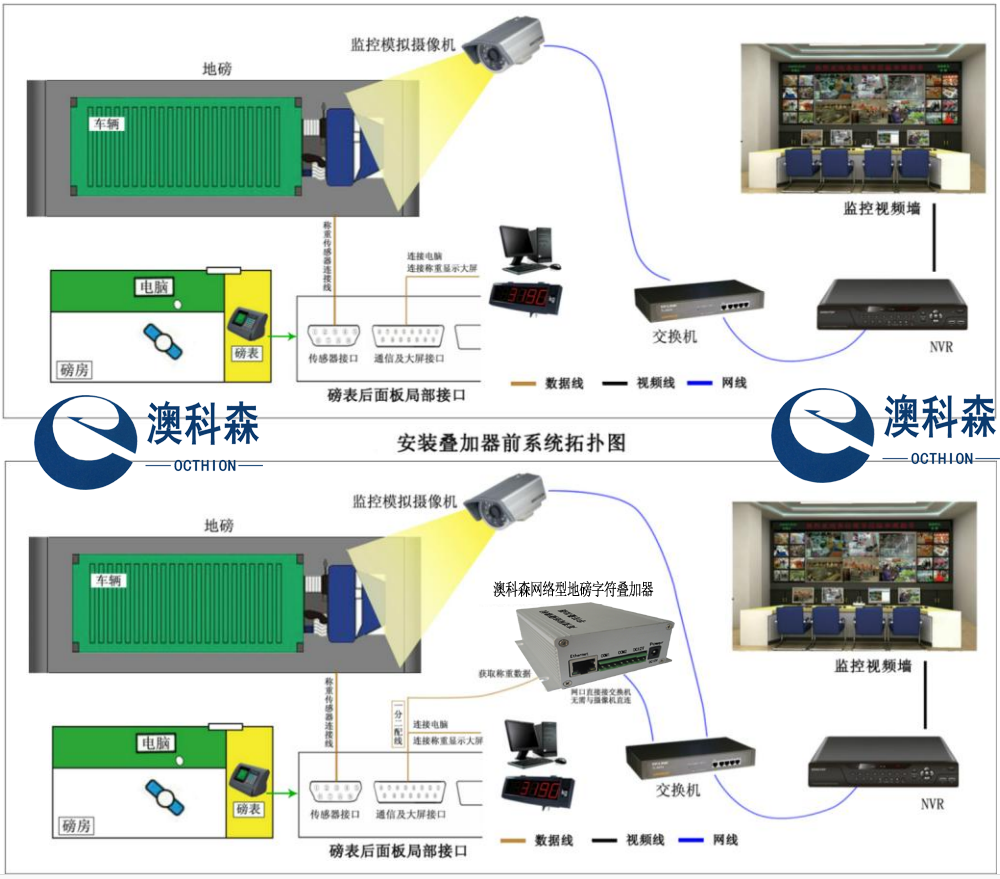

五．設備連接示意圖:

六．設備連接：

準備一條網線，將疊加器主機與待疊加稱重信息的網絡攝像機接入到同一局域網內。

針對用戶不同的磅表，我們提供兩種不同的磅表連接線：不帶大屏接口連接線、帶大屏接口線。

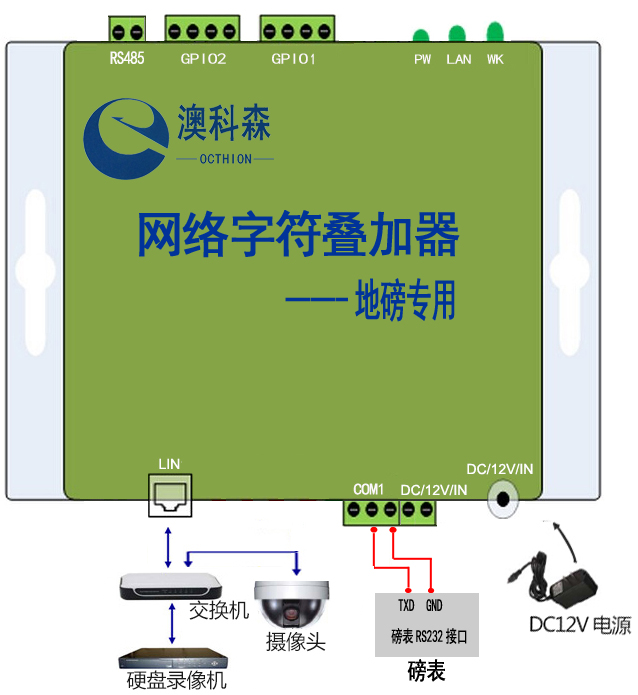

6.1  不帶大屏接口的磅表連接：

          如果使用的磅表沒有大液晶顯示屏，此時我們提供一分一磅表連接線，如下圖所示：

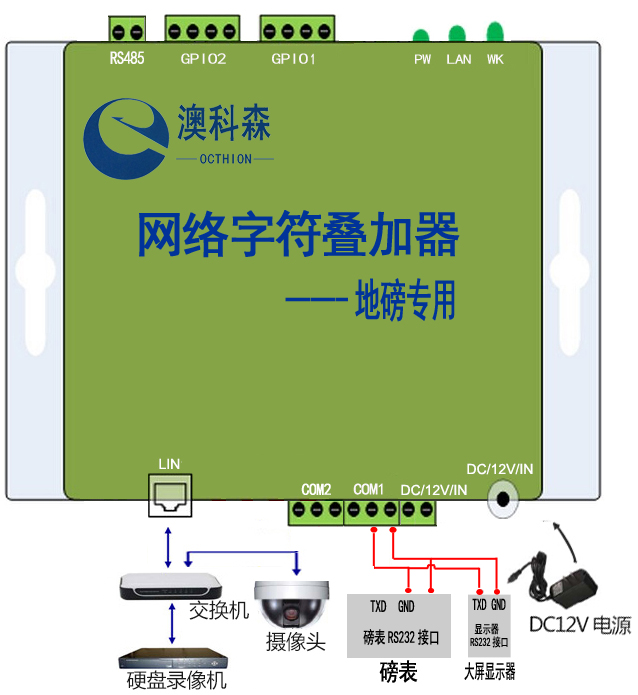

6.2  帶大屏接口的榜表連接

 帶有大屏連接線請使用我們提供的一分二連接線，如下圖所示。

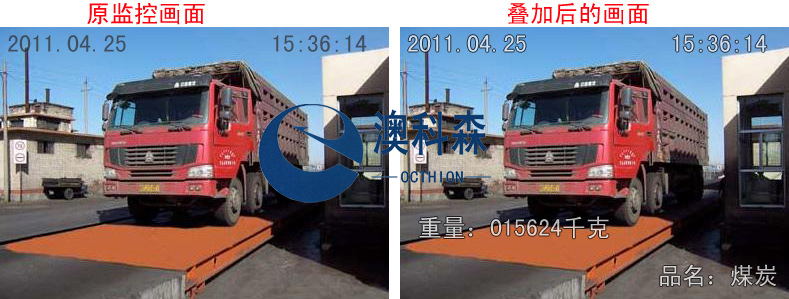

七. 疊加前后顯示效果：

溫馨提示：所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準。本公司保留最終的解釋權。
