一、產品簡介：

DVI分配器為多端口數字視頻輸出的信號分配器，具有一路DVI視頻輸入，多路DVI視頻輸出。在多媒體應用系統中，往往需要多個數字顯示終端顯示同一DVI信號源的畫面。如果為每一顯示終端配置個DVI信號源，這樣既增加了系統成本，又大大降低了系統的可靠性。

 DVI分配器專為解決這類工程問題而設計。DVI分配器可廣泛用于所有需要進行DVI信號分配的領域：軍工、多媒體教學、電視電話會議、大屏幕顯示、會展、金融、科研,氣象等領域。

二、產品特點：

1. 支持一路DVI信號輸入，2路/4路/8路/16路/24路/32路DVI信號輸出；

2. 分辨率最高支持1080P/60Hz，向下兼容；

3. 高速傳輸，數據傳輸速率最高可達4.95Gbps，無延遲，不拖尾；

4. DVI信號:   DVI-D；

5. 帶寬頻率:  25MHz-165MHz；

6. 輸入最長支持20米，輸出最長支持20米（使用24AWG 標準DVI-D規格的線纜）；

三、產品性能:

1.       輸入接口--------------------DVI×1;

2.  輸出接口------DVI×2

3.  輸入DDC信號---------------1.2伏特P-P（TTL)

4.  支持分辨率------------------480i/480P, 720P, 1080i/1080P

5.  DVI連接端口----------------DVI-I 29母頭（僅DVI-D數字信號）

6.  DVI最大輸入/輸出距離------15M/24AWG線；電源：DC 5V 1A

四、接口說明（以四口為例）：

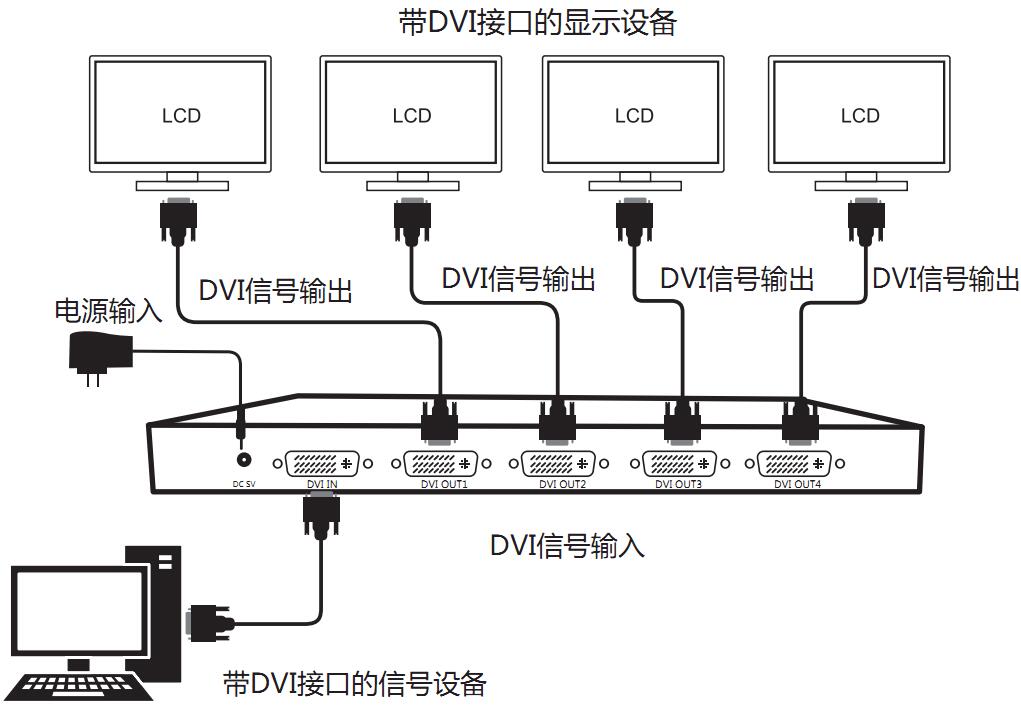

五、拓?fù)鋱D（以四口DVI分配器為例）：
