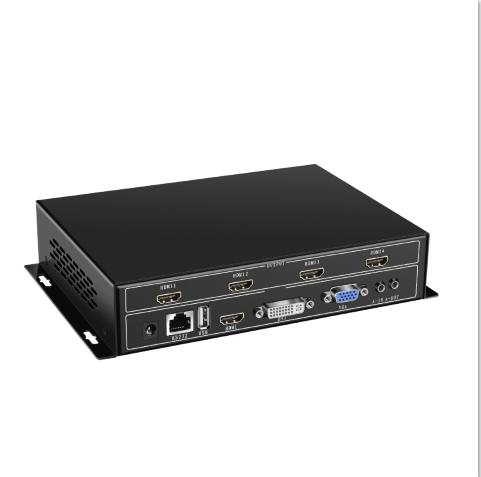

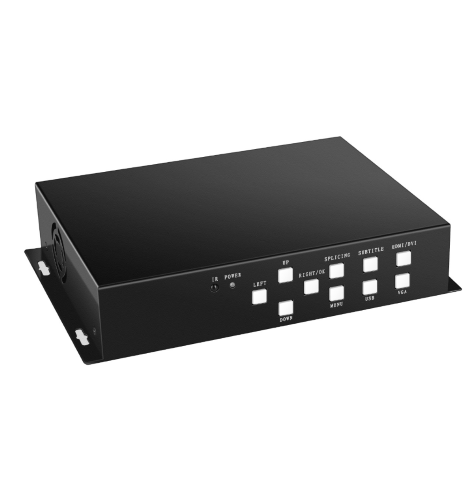

一、產品簡介：

    WS-P9104S是一款專門針對液晶電視、超窄邊液晶屏、投影機的高清畫面液晶拼接處理器，支持4路HDMI信號輸出，接四臺液晶電視機或其它顯示設備，可以根據用戶需求定制2*2、1*4、4*1等 模式。產品采用高清處理芯片，支持1080P信號的輸入和輸出。同時支持1路DVI、1路VGA、1路USB、1路HDMI輸入，所有輸入信號均可以切換到大屏幕進行拼接顯示，并且音頻與相應視頻同步輸出。
     用戶在操作拼接處理器的時候更簡單、直觀，產品設計了紅外遙控，也可以通過RS-232進行中控控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制，操作更為人性化、更簡單。

二、功能介紹：

1、四畫面拼接功能

       WS-P9104S四畫面拼接器支持4路HDMI信號輸出，駁接四塊液晶電視機或者其它顯示設備如投影、DLP、等離子等顯示單元，四個顯示單元拼接組成一個超大畫面。WS-P9104S可以根據用戶的求需定制2*2、1*4、4*1等拼接模式。

2、輸入信號

    WS-P9104S液晶電視機拼接器可支持1路DVI、1路VGA、1路HDMI、1路USB總計四路信號輸入，其中HDMI和USB信號接口自帶音頻解碼功能，VGA信號外加相應綁定音頻接口，所有輸入視頻信號均可實現與音頻同步輸出切換。

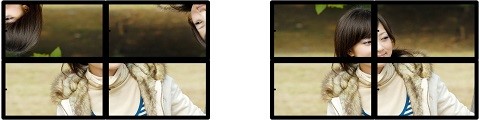

3、鏡像功能(180度旋轉）

    與普通拼接產品相比，WS-P9104S電視機拼接器具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時，對上一排液晶電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引的失真

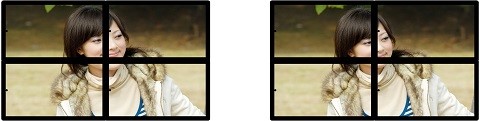

4、邊緣屏蔽功能

        所有拼接顯示單元都有一定物理邊框縫隙，在無邊緣屏蔽功能處理情況下，圖像會出現視覺上拉扯開的現像，感覺很不自然；經過邊緣屏蔽處理的圖像無變形、拉伸，視覺更自然逼真。

5、U盤播放功能

   ◇ WS-P9104S液晶電視機拼接器可以通過USB接口播放U盤里面的視頻、圖片，并實現畫面拼接功能；
   ◇ USB可以支持常用的一些視頻、圖片、MP3、TXT文檔；
   ◇ 可以支持視頻的選定或全選播放；
   ◇ 可以支持所有視頻輪循播放、暫停、快進、節目清單等功能；
   ◇ 可設定開機自動播放USB里面視頻，無需任何操作；

6、遙控功能

       遙控器為WS-P9104S液晶電視機拼接器專用定制，拼接器各項功能與遙控按鍵完全對應，非市場公模遙控。紅包遙控上可以完成拼接處理器的設置、切換、調節的所有功能，并采用超靈敏設計，遙控距離可達7至10米。

三、技術參數：

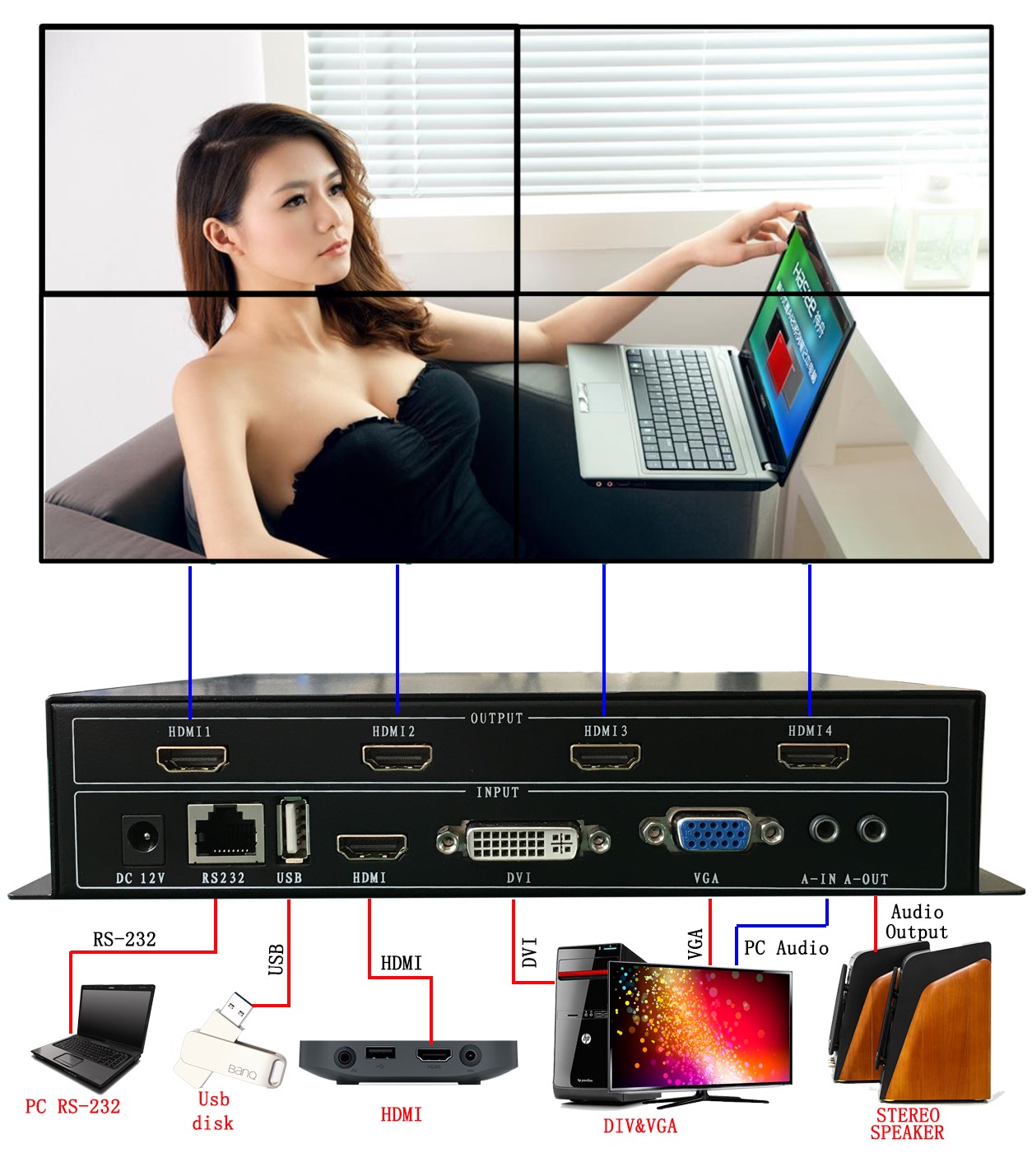

四、系統拓撲圖：
