一、 產品概述：
WS-OP-DVI_TR801 八路DVI光端機通過1根光纖長距離傳輸多路數HDMI信號，同時支持外接獨立音頻和RS232數據的傳輸。該設備采用高清無壓縮技術，使HDMI信號無損傳輸顯示。
產品特點
◆ 全數字，無壓縮高清光纖傳輸
◆ 支持全高清，1920*1200@60Hz
◆ 光接口SFP光衰減-3db
◆ 兼容支持DVI 1.0標準
◆ 多路模擬音頻（3.5mm）
◆ 多路RS232
◆ 自動識別和配置各種顯示模式
◆ 內置自動均衡，畫面清晰穩定
◆ 內置ESD保護電路，能有效防止靜電損
◆ 現場安裝:簡單方便，即插即用,無需設置
二、技術參數：
名稱 | 描述 |
視頻 | 接口 | DVI-I |
協議 | DVI1.0 |
像素帶寬 | 165MHz |
分辨率 | 800x600P60 1024x768P60 1280x800P60 1280x1024P60 1360x768P60 1366x768P60 1400x1050P60 1440x900P60 1600x900P60 1600x1200P60 1680x1050P60 1280x720P50 1280x720P60 1920x1080P24 1920x1080P25 1920x1080P30 1920x1080P50 1920x1080P60 1920x1080I60 1920x1080I50 1920x1200P60 |
音頻 | 接口 | 3.5mm音頻插座 |
格式 | 44.1K,48K,96K,176K,192K |
RS232 | 接口 | 3口工業端子 |
波特率 | 115200往下兼容 |
數據位 | 8位 |
光纖 | 接口 | LC/SC/FC(可任意選擇) |
類型 | 單模 |
波長 | 1310nm-1610nm |
帶寬 | 48Gbps |
距離 | 10KM 20KM 40KM 60KM 80KM可選 |
衰減 | -3db |
其他 | 溫度 | -5 到 +70°C |
濕度 | 5 到 90 % |
功耗 | 單個 80W |
電源 | 220V |
三、 外觀說明：

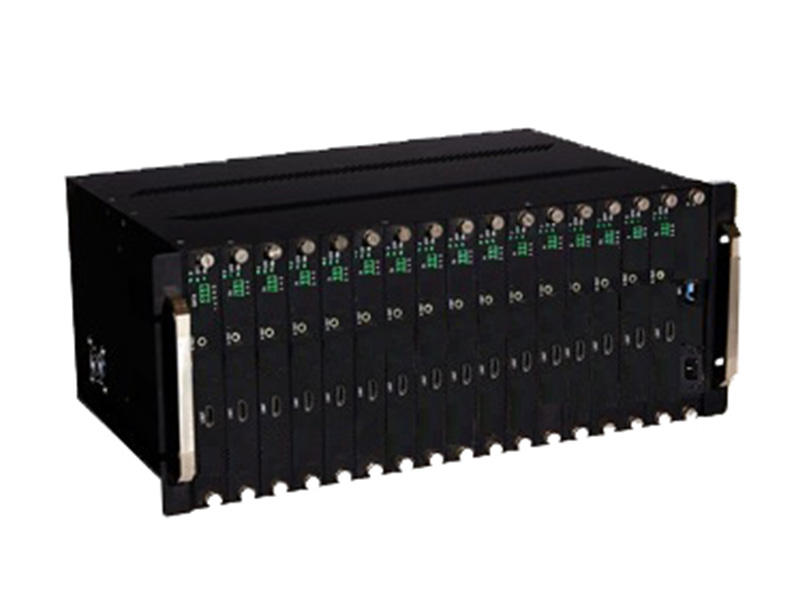

發送端(3U機箱)：

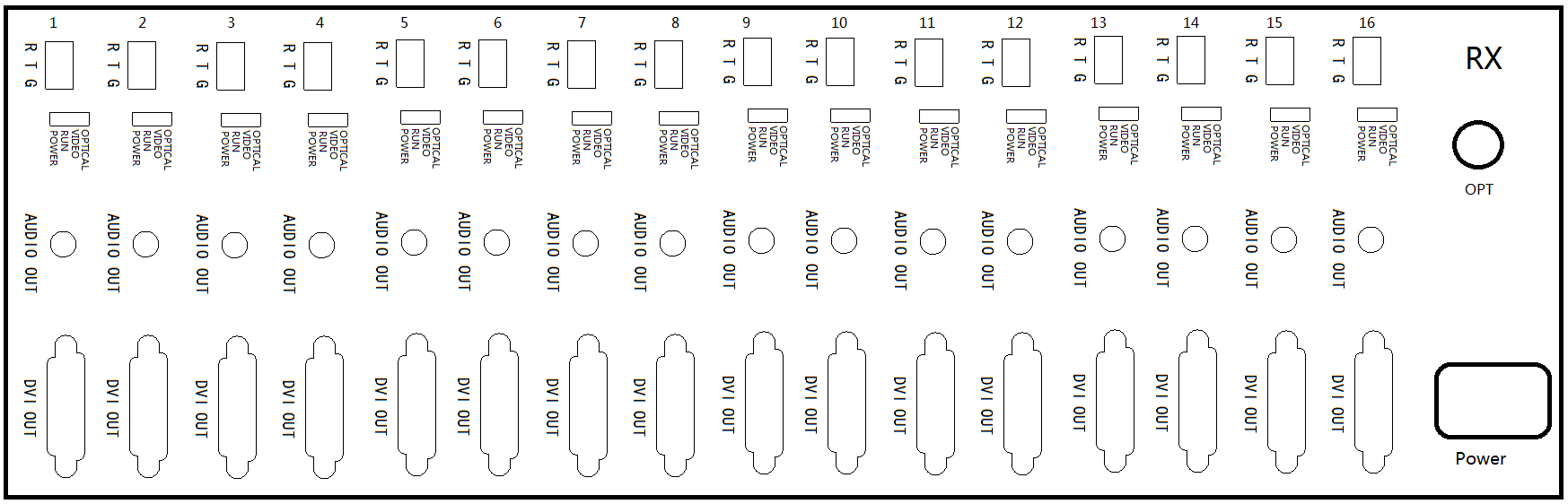

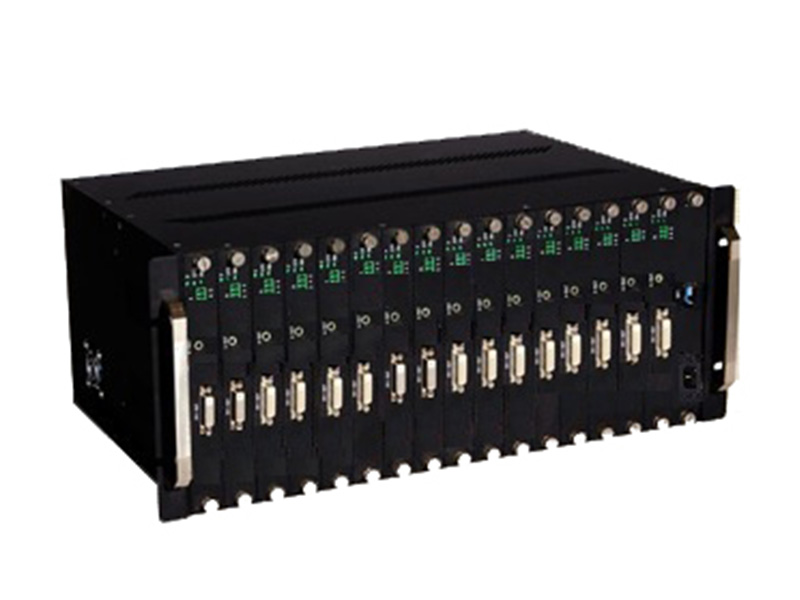

接收端（3U機箱）：
端口描述：
端口名稱 | DVI光端機 |
DVI_IN | DVI信號輸入口 |
DVI_OUT | DVI信號輸出口 |
OPT | 光纖接口 |
AUDIO_IN | 音頻輸入接口 |
AUDIO_OUT | 音頻輸出接口 |
EDID | 學習顯示器EDID |
R T G | RS232接口 R(接收) T（發送）G（地） |
POWER | 220V電源輸入口 |
指示燈 | DVI發送端 | DVI接收端 |
OPTICAL | 點亮 | 有光信號 |
熄滅 | 沒有光信號 |
VIDEO | 點亮 | 有視頻信號 |
熄滅 | 沒有視頻信號 |
RUN | 閃爍 | 板子正常工作 |
熄滅 | 板子沒有正常工作 |
POWER | 點亮 | 設備上電 |
熄滅 | 設備沒有上電 |
