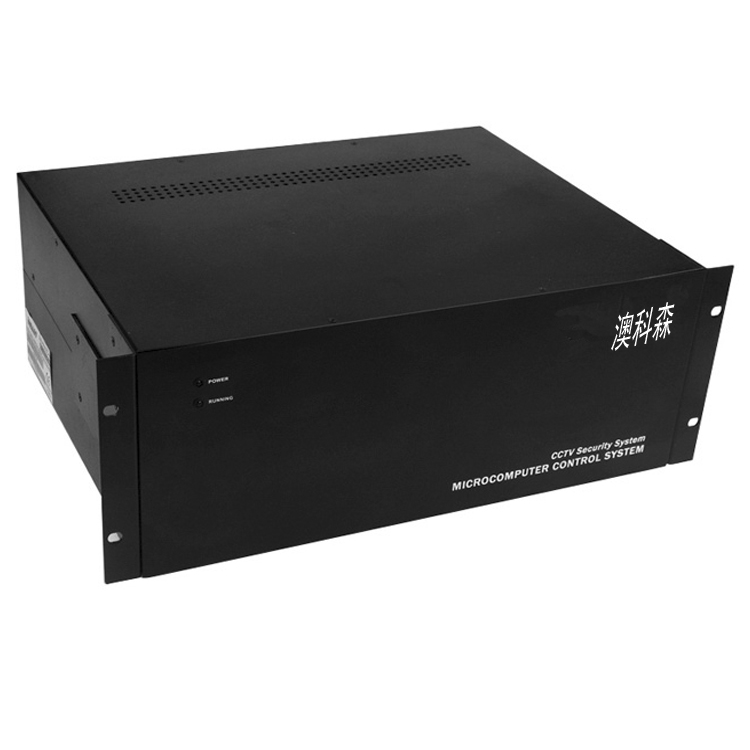

一. 設備簡介：
視、音頻主機采用大規模音視頻切換專用芯片作為音頻視頻切換矩陣電路的多路多通道切換設備，溶合了先進的矩陣切換技術和計算機技術，可以給用戶提供卓越的整體性能。中型視音頻主機采用模塊化插板結構，具有視頻輸出、視頻輸入、音頻輸出、音頻輸入等多種模塊化插板，用戶可選擇各種插板組合成系統所需容量和功能的切換設備。在一個標準19英寸標準機箱中實現音頻切換、視頻切換、報警輸入及警后聯動錄像功能等多種功能，大大簡化了系統的構成，提高了用戶系統的可靠性。
視、音頻主機具有完備的矩陣切換能力，可以在任意監視器上顯示任意攝像機的圖像和與之對應的聲音，而且這種控制可以通過手動操作和自動切換方式來實現，用戶可使用一個功能完備、按人機工程學原理設計的鍵盤對系統進行操作和編程。系統中最多可以使用16個鍵盤或多媒體終端。
矩陣主機通過控制碼轉換器可直接控制ROBOT、SENSORMATIC等多畫面分割錄像處理器。
用戶可選多種不同配置的系統：1-64路視音頻輸入：4-16路視音頻輸出。
二. 設備特性：
◇ 微機模塊化、高密度結構設計
◇ 單機最大128臺攝像機和32臺監視器
◇ 菜單綜合設置 中英文菜單顯示可選擇
◇ 系統時間、日期、運行狀態、攝像機標題屏幕顯示
◇ 鍵盤口令輸入 優先級操作
◇ 系統可分區 管理系統安全
◇ 自由、程序、同步、群組切換多種切換方式
◇ 視頻切換、音頻切換、報警控制三位一體
◇ 控制恒速或變速云臺/控制電動鏡頭
◇ 內置16路報警輸入/2路報警聯動輸出
◇ 警后聯動視頻切換、音頻切換 自動錄像
◇ 報警輸出可編程 報警狀態輸出
◇ RS-485通訊 RS-422通訊 RS-232通訊
◇ 強大網絡控制功能
◇ 兼容多種數字錄像機操作
三. 系統部件介紹：
◇ 中央處理器模塊MAIM：
操作軟件控制整個矩陣系統。包括3個RS-485數據端口，1個RS-232數據端口。

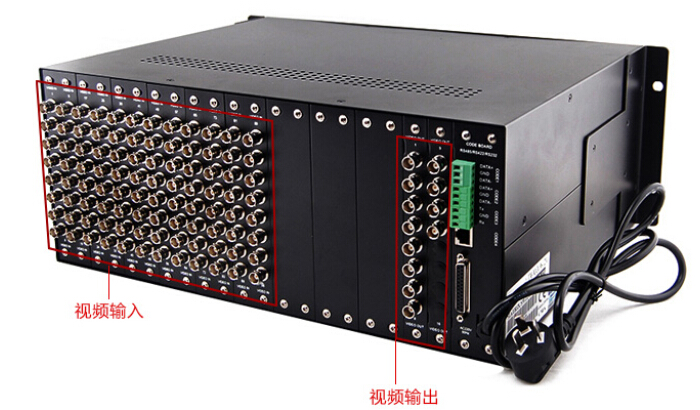

◇ 視頻輸入模塊VIM：
每塊視頻輸入模塊提供16路視頻輸入。
◇ 視頻輸出模塊VOM：
每塊視頻輸出模塊提供16路視頻輸出。
◇ 音頻輸入模塊AIM：
每塊音頻輸入模塊提供16路音頻輸入。
◇ 音頻輸出模塊AOM：
每塊音頻輸出模塊提供16路音頻輸出。
◇ 內置報警模塊ARM：
主機內置報警模塊提供16路報警點輸入，2路報警聯動輸出。
五. 設備參數：
供電電源 | <50W AC220V±10% / 50Hz |
視頻輸入 | 1Vp-p(75歐姆負載，不平衡) |
視頻輸出 | 1Vp-p(75歐姆負載，不平衡) |
視頻信噪比 | 50db（加權） |
視頻隔離度 | 50db (加權) |
視頻帶寬 | 17MHz(-3db) |
差分相位 | 典型值為2% |
差分增益 | 典型值為2% |
視頻制式 | CCIR和PAL制 |
音頻輸入幅值 | 0-2Vp-p |
音頻輸出功率 | 0.5W(8W) |
音頻信噪比 | 48db（加權） |
音頻隔離度 | 48db（加權） |
音頻帶寬 | 20KHz(-3db) |
切換時間 | <1毫秒 |
視音頻接口 | 視頻：BNC插座/音頻：RCA插座 |
環境溫度 | -10℃~55℃ |
環境濕度 | ≤90℅RH(無凝結) |
外形尺寸 | 310mm(L)×480mm(W)×89 mm (H) |
重 量 | 4.5Kg（裝滿模塊的大概重量） |

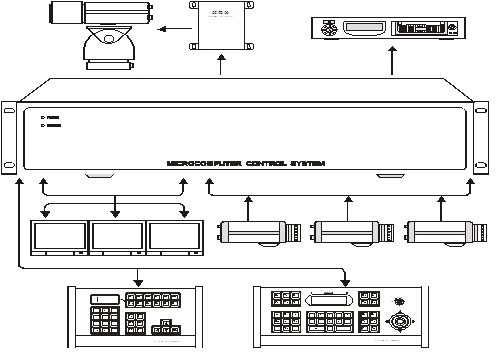

六.設備連接圖：
七.設備連接圖：
