一、產品介紹：
WS-MH1616D是一款支持16路HDMI輸入和16路HDMI信號輸出的高清16X16 HDMI矩陣切換器。可以實現任意輸入輸出信號的隨意切換，最高可以支持4K@30HZ的超清分辨率并向下兼容。
WS-MH1616D HDMI矩陣切換器擁有簡易的控制方式，可以通過機箱按鍵、紅外遙控、可視化控制軟件、中控控制，通訊控制接口支持RS-232串口和TCP-IP（選配）。
WS-MH1616D 矩陣切換器能為數字娛樂中心、高清電視零售和展示網站、高清電視、機頂盒、DVD和投影儀工廠、噪音、空間和安全問題,數據中心控制、信息分布、會議室、學校和企業培訓環境提供解決方案。
二、功能特點：
√、采用一體式的結構設計方案，標配16路HDMI輸入和16路HDMI輸出；
√、可同時兼容HDMI, DVI信號格式；
√、接口帶寬 3.4Gbps（總帶寬 10.2Gbps），支持最高分辨率： 3840x2160P@30;
√、支持EDID透傳功能，同時也可設置固定EDID識別信息；
√、支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力；
√、支持藍光DVD或其它需要帶HDCP解碼的設備；
√、具有掉電記憶功能，帶有斷電現場保護功能；
√、標配機箱按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制；
√、國際標準電源支持(100~240V 交流,50/60HZ)，安全認證；
三、技術參數：
輸入路數 | 16路 |
輸出路數 | 16路 |
信號接口 | HDMI |
HDMI協議 | 支持HDCP1.4協議、支持HDMI1.4協議 |
接口帶寬 | 3.4Gbps（總共10.2Gbps，每種顏色3.4Gbps） |
HDMI最大支持分辨率 | 3840x2160@30Hz |
位時鐘抖動 | <0.15Tbit |
位上升時間 | <0.3Tbit（20% - 80%） |
位下降時間 | <0.3Tbit（20% - 80%） |
最大傳輸延時 | 5ns（±1ns） |
切換速度 | 200ns（最長時間） |
信號強度 | T.M.D.S +/-0.4Vpp |
阻抗 | 50歐 |
輸入EDID | EDID 某些機型可改寫 |
建議最大輸入距離 | 小于30米，在1920x1080@60hz時，推薦使用認證過的hdmi專用線材 |
建議最大輸出距離 | 小于20米，在1920x1080@60hz時，推薦使用認證過的hdmi專用線材 |
串口版控制種類（標配） | 串口控制、按鍵、遙控器 |
網絡版控制種類（選配） | TCP/IP控制、串口控制、按鍵、遙控器 |
波特率與協議 | 波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
RJ45串口控制定義 | 1 = TX,2 = RX,5 = GND |
電源 | AC100 - 240V，50/60hz，國際自適應電源 |
溫度 | 儲存、使用溫度：-20°c - 70°c |
濕度 | 儲存、使用濕度：10% - 90% |
機箱尺寸 | 1U |
平均故障間隔時間 | 30000小時 |

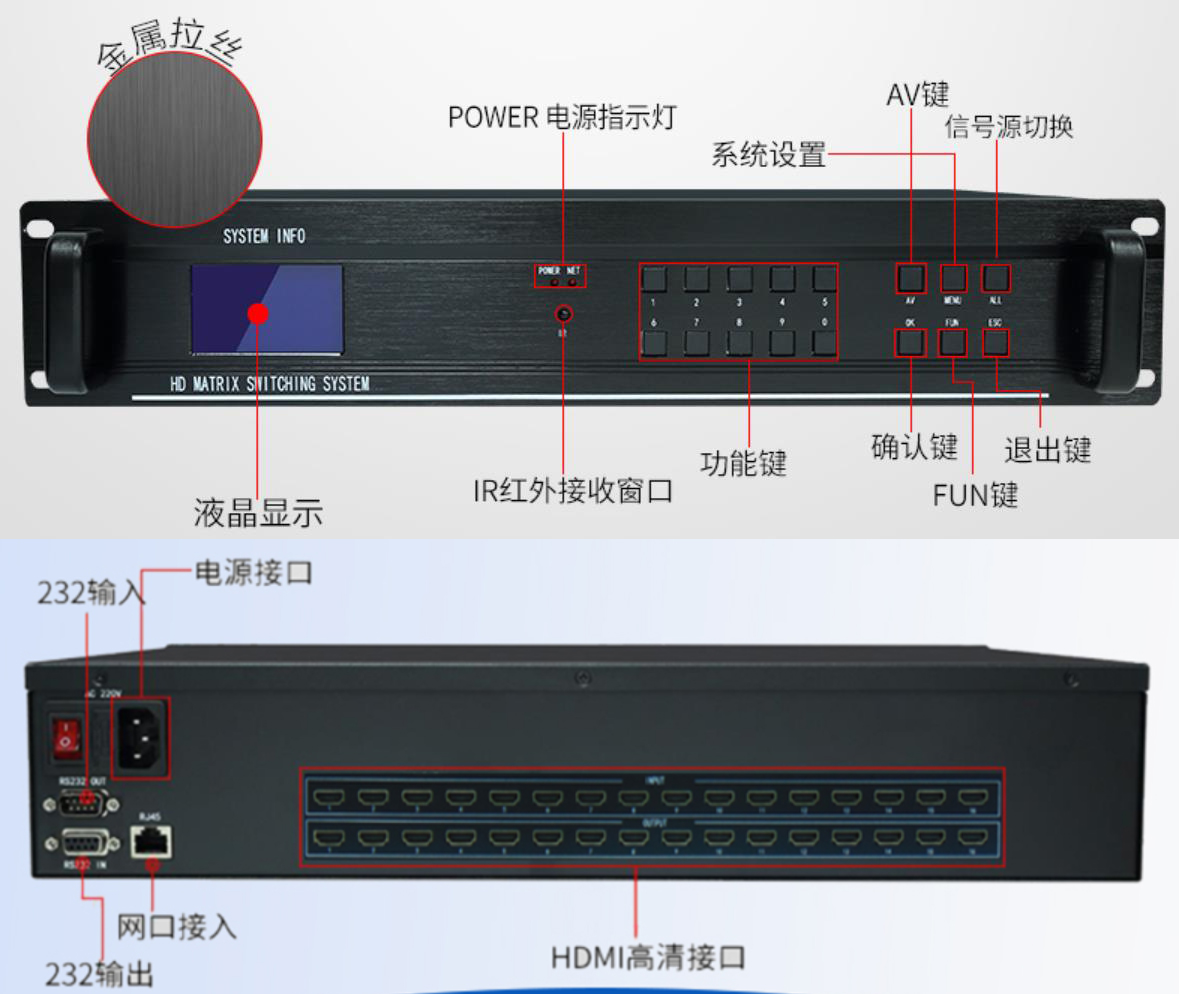

四、前后接口說明：
五、拓撲圖：
聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
