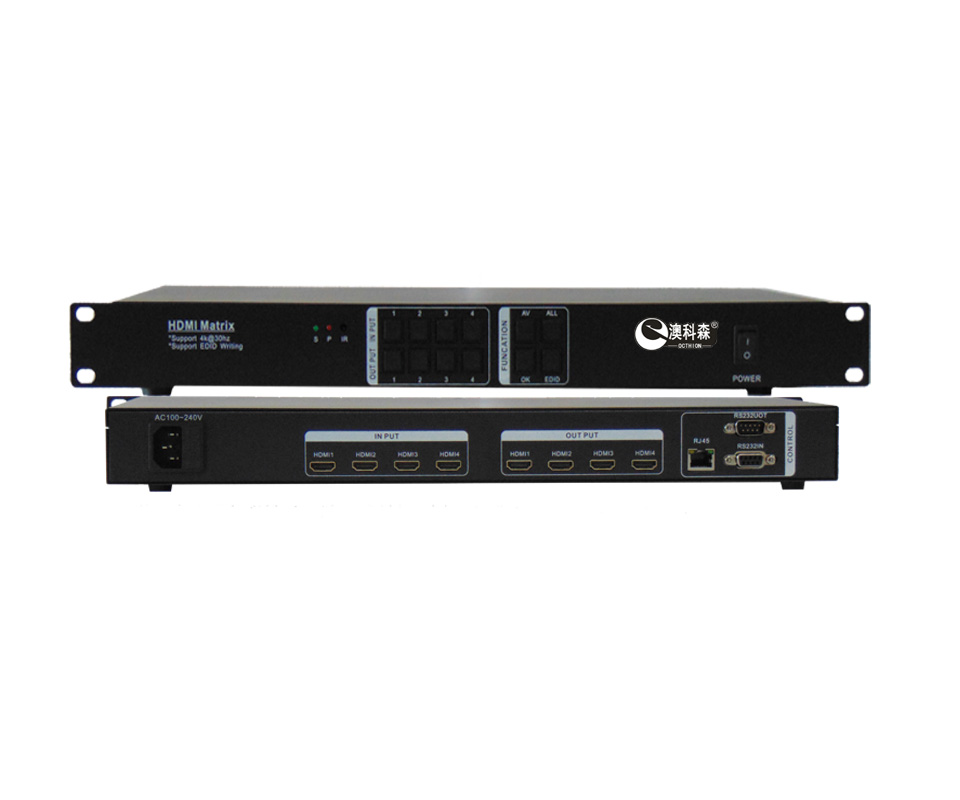

4進4出HDMI矩陣(支持4K)

編  號: WS-MH404D
型  號: WS-MH404D
更新時間: 2015.11.18

咨詢熱線:0755-2858-5030

在線咨詢

主要功能



一、產品介紹:

       WS-MH404D是一款支持4路HDMI輸入和4路HDMI輸出的高清4X4HDMI矩陣切換器??梢詫?shí)現任意輸入輸出信號的隨意切換,最高可以支持4K@30HZ的超清分辨率并向下兼容。

       WS-MH404D  HDMI矩陣切換器擁有簡易的控制方式,可以通過機箱按鍵、紅外遙控、可視化控制軟件、中控控制,通訊控制接口支持RS-232串口和TCP-IP(選配)。

       WS-MH404D  矩陣切換器能為數字娛樂中心、高清電視零售和展示網站、高清電視、機頂盒、DVD和投影儀工廠、噪音、空間和安全問題,數據中心控制、信息分布、會議室、學校和企業培訓環境提供解決方案。。



二、功能特點:

√、采用一體式的結構設計方案,標配4路HDMI輸入和4路HDMI輸出;

√、可同時兼容HDMI, DVI信號格式;

√、接口帶寬 3.4Gbps(總帶寬 10.2Gbps),支持最高分辨率: 3840x2160P@30;

√、支持EDID透?jìng)鞴δ?,同時也可設置固定EDID識別信息;

√、支持 HDCP1.4 版本,具備杰出的安全和數字內容保護能力;

√、支持藍光DVD或其它需要帶HDCP解碼的設備;

√、具有掉電記憶功能,帶有斷電現場保護功能;

√、標配機箱按鍵、紅外遙控、RS-232串口、中控控制,可選配TCP-IP控制;

√、國際標準電源支持(100~240V 交流,50/60HZ),安全認證;



三、技術參數:


輸入路數

4

輸出路數

4

信號接口

HDMI

HDMI協議

支持HDCP1.4協議、支持HDMI1.4協議

接口帶寬

3.4Gbps(總共10.2Gbps,每種顏色3.4Gbps

HDMI最大支持分辨率

3840x2160@30Hz

位時鐘抖動

<0.15Tbit

位上升時間

<0.3Tbit20% - 80%

位下降時間

<0.3Tbit20% - 80%

最大傳輸延時

5ns(±1ns

切換速度

200ns(最長時間)

信號強度

T.M.D.S   +/-0.4Vpp

阻抗

50

輸入EDID

EDID   某些機型可改寫

建議最大輸入距離

小于30米,在1920x1080@60hz時,推薦使用認證過的hdmi專用線材

建議最大輸出距離

小于20米,在1920x1080@60hz時,推薦使用認證過的hdmi專用線材

串口版控制種類(標配)

串口控制、按鍵、遙控器

網絡版控制種類(選配)

TCP/IP控制、串口控制、按鍵、遙控器

波特率與協議

波特率:9600,數據位:8位,停止位:1,無奇偶校驗位

RJ45串口控制定義

1 =   TX,2 = RX,5 = GND

電源

AC100   - 240V,50/60hz,國際自適應電源

溫度

儲存、使用溫度:-20°c - 70°c

濕度

儲存、使用濕度:10% - 90%

機箱尺寸

1U

平均故障間隔時間

30000小時

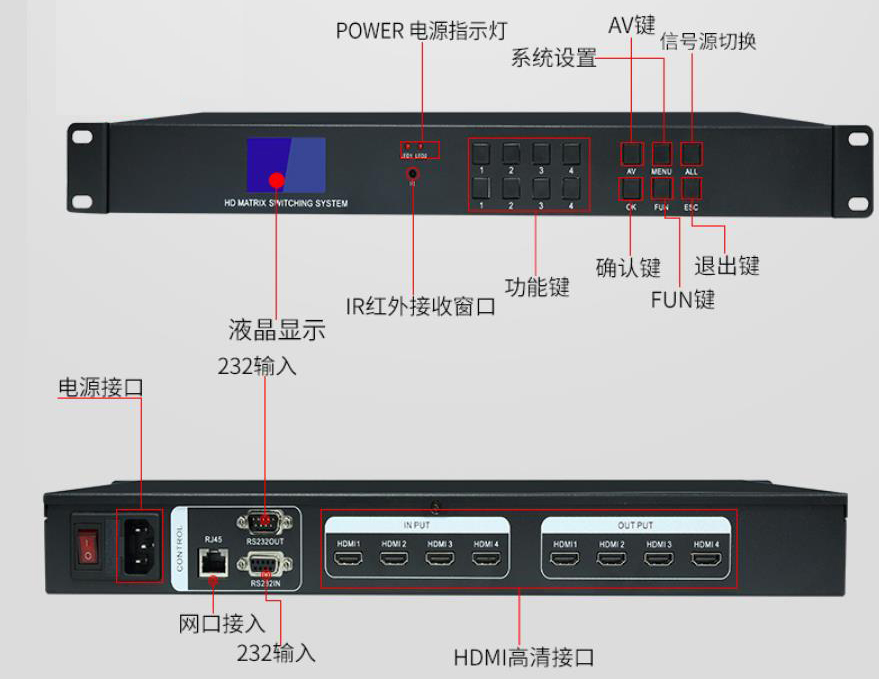

四、接口說明:

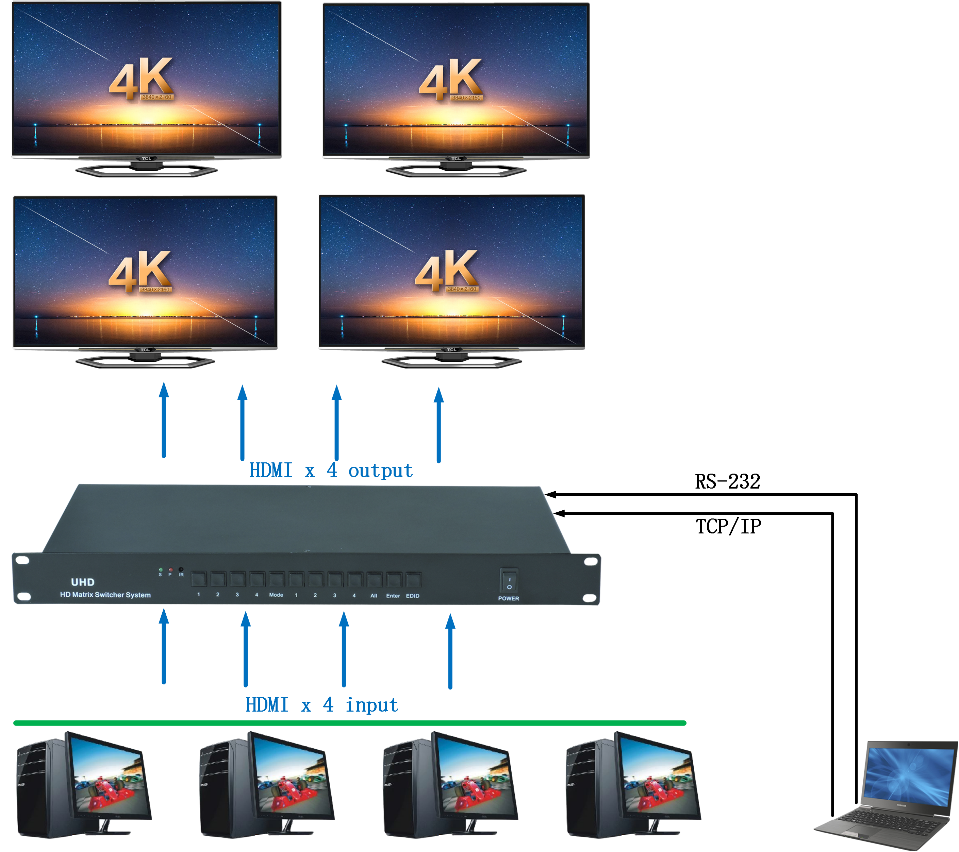

五、拓?fù)鋱D:





 聲明:澳科森(OCTHION)所有產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
