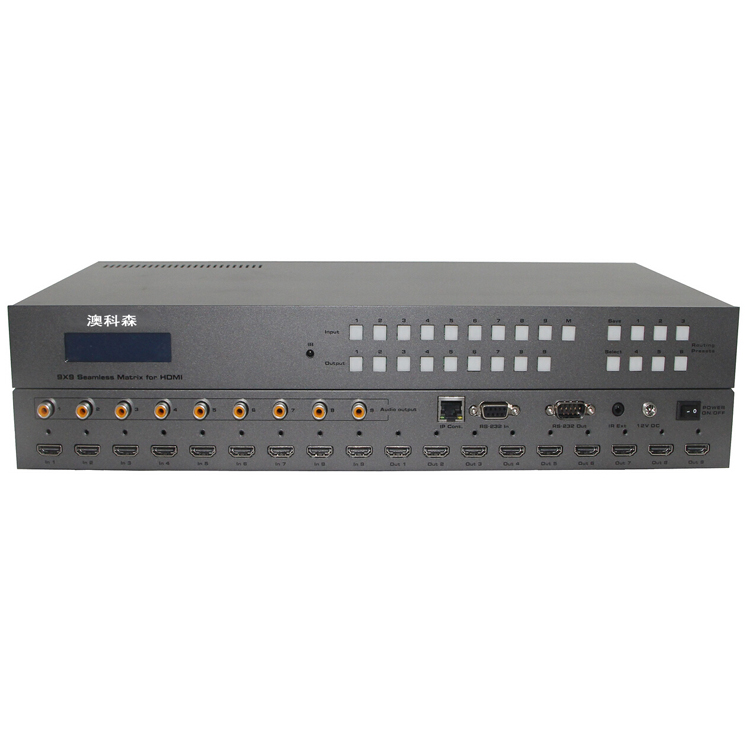

一.產品介紹 :
這是一個功能強大的全高清HDMI矩陣,品質可靠,完美實現高清信號的切換,處理芯片均采用行業內著名的歐美品牌,,性能可靠的保證。九路HDMI輸入,九路HDMI輸出,1080P高清輸入輸出,兼容HDCP,支持無縫切換功能(無縫切換可以保證圖像在切換過程中不會黑屏);同時支持輸出一個3x3的九畫面分割模式,即九路HMDI輸入同時顯示在第九路輸出端的顯示設備上。
用戶可以自行設定六種輸入輸出顯示模式,然后通過面板上按鍵來保存和調用,非常方便。面板上的液晶顯示面板可以顯示當前的操作信息,簡捷直觀。
控制方式 :通過TCP / IP或RS232控制,同時也可以通過遙控器或機器面板按鍵控制。
應用范圍:這款9x9 HDMI 矩陣有能力均衡和放大,以確保HDMI信號的通過長電纜傳輸沒有質量損失,能為數字娛樂中心解決方案、高清電視零售和展示網站、高清電視、機頂盒、DVD和投影儀工廠、噪音、空間和安全問題,數據中心控制、信息分布、會議室、學校和企業培訓環境提供解決方案。
二.產品特點 :
● 九路HDMI信號輸入,九路HDMI輸出,完美滿足3X3大屏拼接的需要
● 集成九畫面分割功能。
● 支持HDMI 1.3和HDCP
● LCD液晶顯示,實時顯示當前輸入輸出狀態
● 支持九路分離音頻輸出
● 支持無縫切換,切換不丟幀
● 輸入端具有自動均衡功能,自動適應輸入線材的長度;輸出端增加HDMI信號加重處理芯片,常規線材輕松實現信號的遠距離傳輸。
● 多種控制方式:通過網絡/RS-232控制/遙控器/面板按鍵控制切換
● 共有6個場景存儲區域,輕松實現不同場景間的切換
● 外置 DC12V/3A電源
● 低功耗設計,額定功率僅25W,設備高效運轉需要足足有余。
三. 技術參數:
HDMI 版本 | HDMI 1.3,HDCP |
HDMI分辨率 | 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
輸入端口 | 9路HDMI |
輸出端口 | 9路HDMI |
輸入線纜長度 | ≤10米AWG26 HDMI 標準線纜 |
輸出線纜長度 | ≤20米 AWG26 HDMI標準線纜 |
控制方式 | 控制按鈕,紅外,RS232或TCP / IP |
電源及功耗 | DC12V/3A 25W |
工作溫度 | -15 to +55℃ |
工作濕度 | 5 to 90%RH (無冷凝) |
尺寸(長*寬*高) | 440x256x45 |
重量 | 4 Kg |

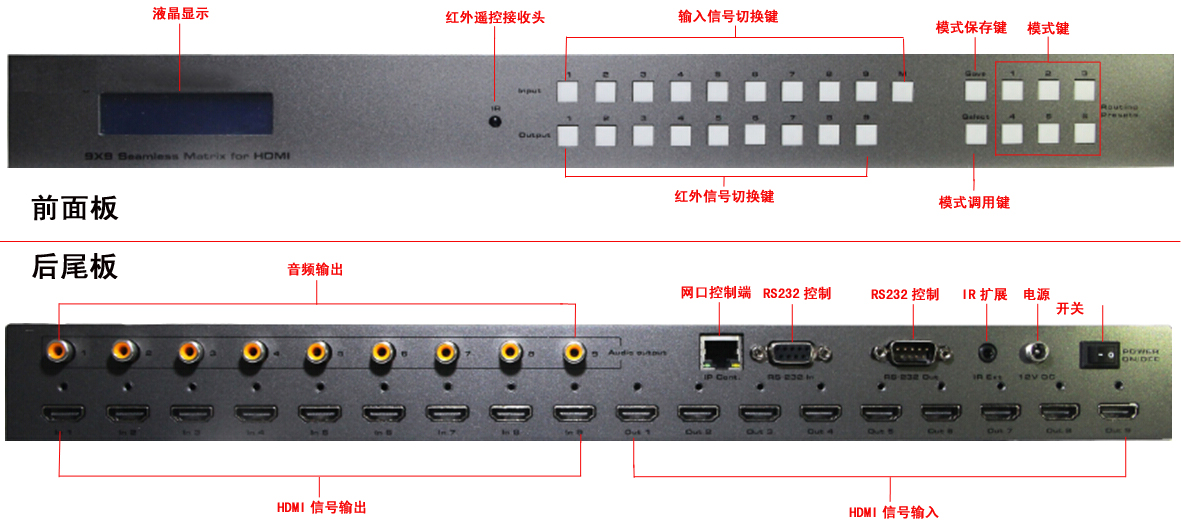

四. 前后面板說明:

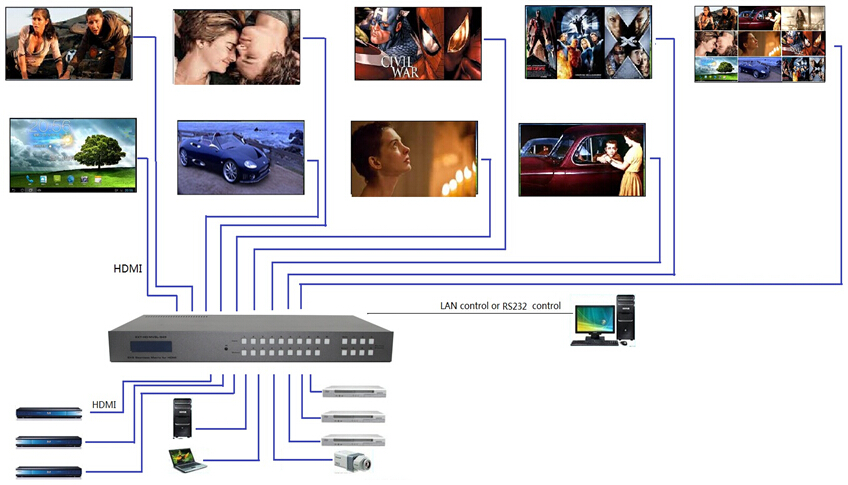

五. 應用連接圖:
聲明:澳科森(OCTHION)所有產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
