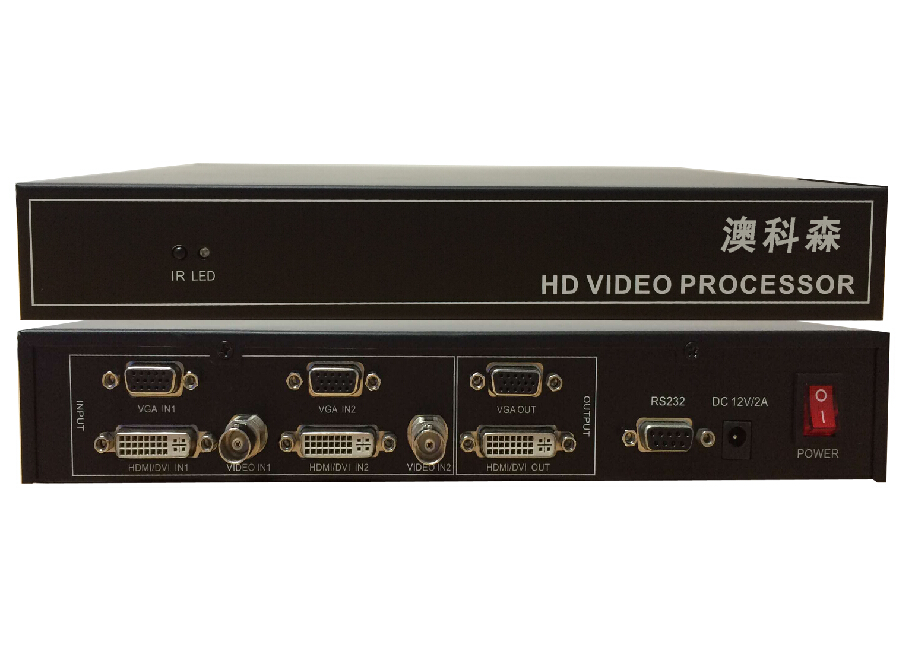

高清2畫面分割器(HDMI/VGA/DVI/AV混合信號)

編　　號： WS-M0012
型　　號： WS-8M9201
更新時間： 2015.11.26

咨詢熱線：0755-2858-5030

在線咨詢

跟此產品相關的產品
MORE+

主要功能

高清二畫面處理器視頻效果鏈接：http://v.youku.com/v_show/id_XMTcyMDU1NDMwMA==.html

一、產品概述：

產品簡介：這是一款高性能的支持高清VGA/DVI/HDMI/CVBS混合信號的二畫面分割器，主要功能是將輸入至高清畫面分割器的2路VGA/DVI/HDMI/CVBS信號轉換成一路VGA/DVI/HDMI信號輸出，使2個VGA/DVI/HDMI信號同時顯示在一個高清顯示單元上。這款高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。

應用場合：高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示，工業相機合成顯示等需要使用單臺顯示單元同時顯示多個高清信號的場所。

產品特色：這是一款支持VGA/DVI/HDMI/CVBS輸入，HDMI/DVI/VGA輸出的高清二畫面分割器，可通過遙控器或RS232串口控制畫面切換，支持畫面疊加漫游，無縫切換，小畫面可淡入淡出，功能非常強大。

二、主要功能：
◇ 支持2路復合視頻、2路VGA、2路HDMI（兼容DVI）信號輸入；

◇支持HDMI(兼容DVI)，VGA同時輸出；

◇ 兼容各種分辨率信號輸入，支持1920*1080超高分辨率信號輸出；

◇ 單個屏幕可同時顯示2個高清HDMI/VGA信號或者兩個混合信號；

◇ 支持圖像任意大小、任意位置、任意排列、畫外畫、畫中畫功能；

◇ 支持畫面疊加漫游，無縫切換，小畫面可淡入淡出

◇ 支持客戶自定義顯示模式

◇ 支持紅外遙控、RS-232串口控制；

三、技術參數：

名稱	規格
VGA/DVI輸入
輸入接口	2路VGA/DVI
分辨率	最大支持1920*1080，向下兼容各種分辨率
色彩深度	24bit,1677萬色
縮放和顯示	無限制
視頻輸入
識別方式	PAL，NTSC自動識別
圖像控制	移動、變形、亮度、對比度、色溫；
輸出
輸出接口	1路VGA和1路HDMI同步輸出接顯示設備
輸出分辨率	1920*1080/60HZ,可定制此分辨率以下；
輸出刷新頻率	60Hz
色彩深度	24bit,1677萬色
控制方式	RS232 、遙控器；
電氣特性	輸入電壓：交流90～260V超寬電壓，輸出DC12V/2A
產品尺寸	280mm(長)x220mm(寬）x45mm(高）
功耗	最大24W

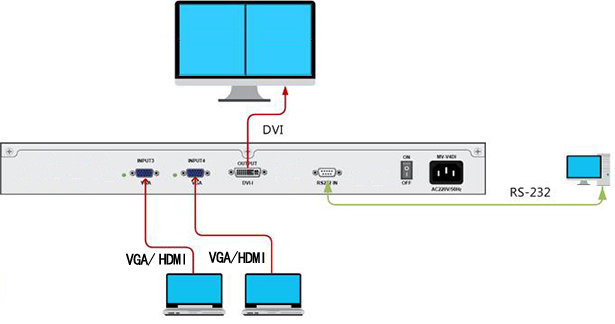

四、連接示意圖：

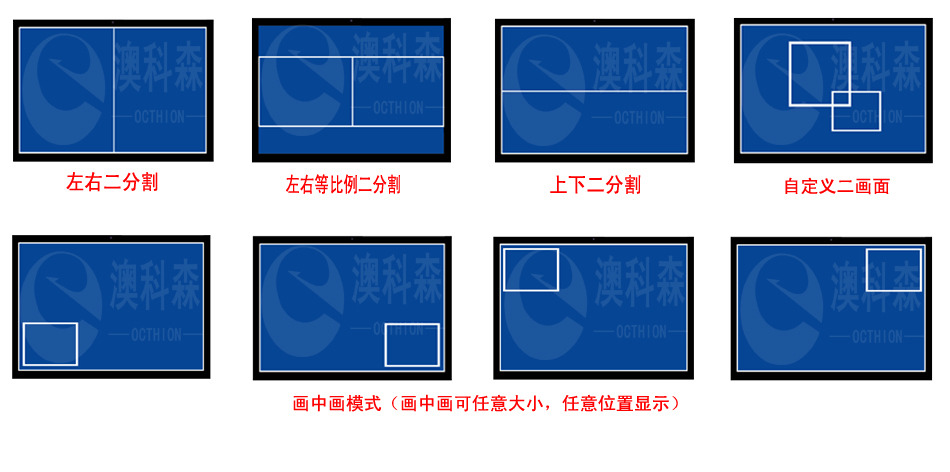

五、顯示模式：


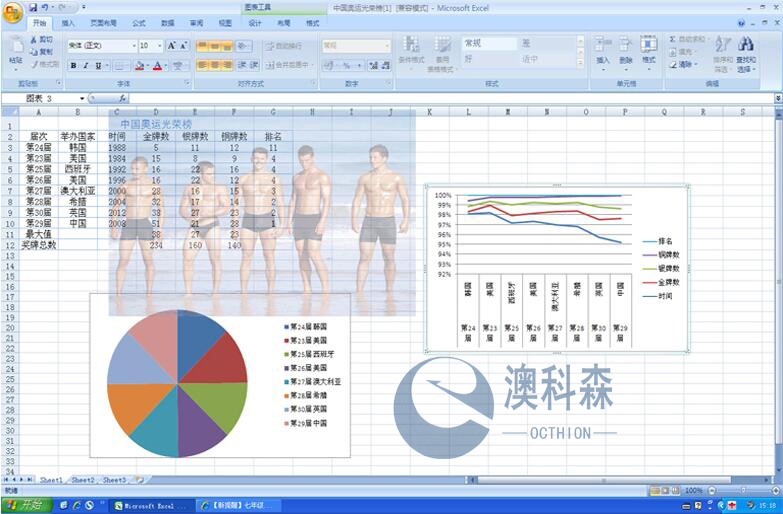

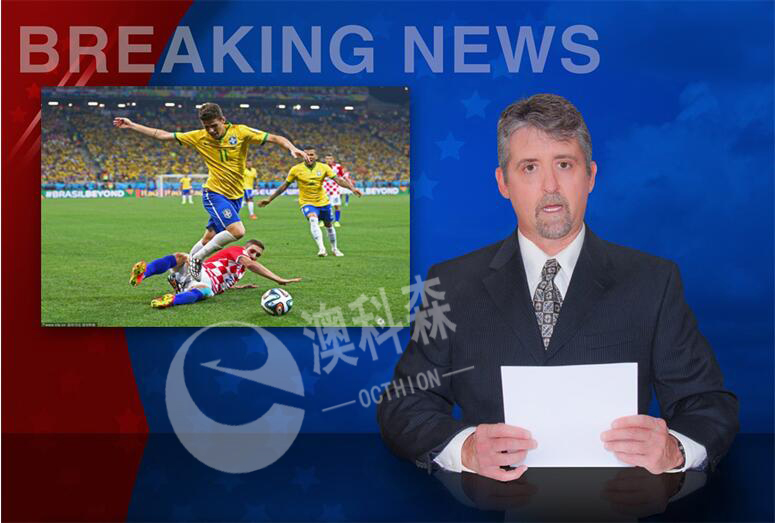

模式詳解：

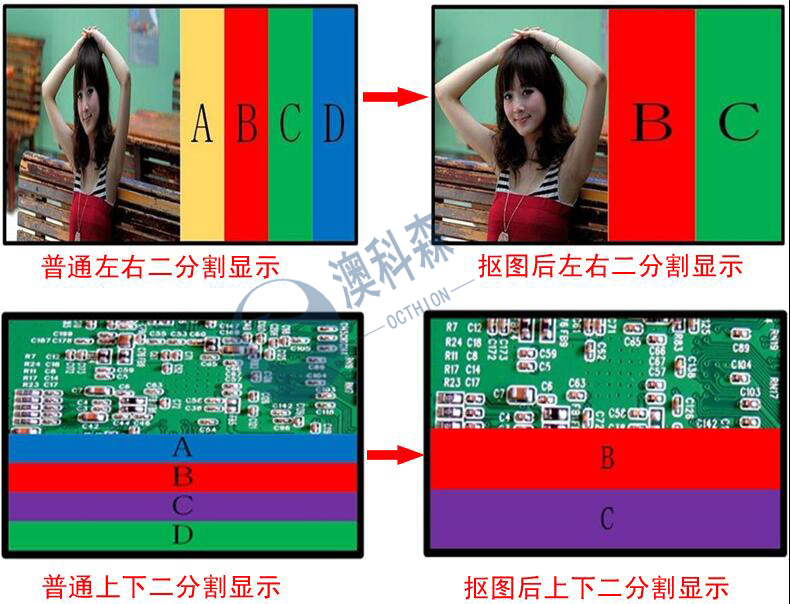

1.摳圖模式：

通常情況下，二畫面顯示模式因?yàn)轱@示的圖像內容不變，但是顯示區域的橫向或縱向長度卻減少了一半，這樣造成圖像的嚴重變形，該功能廣泛應用于顯微鏡、CCD等對圖像失真要求比較高的場所。WS-8M9201采用圖像摳圖技術，使畫面在二分割顯示模式下完全不變形，如圖所示：
