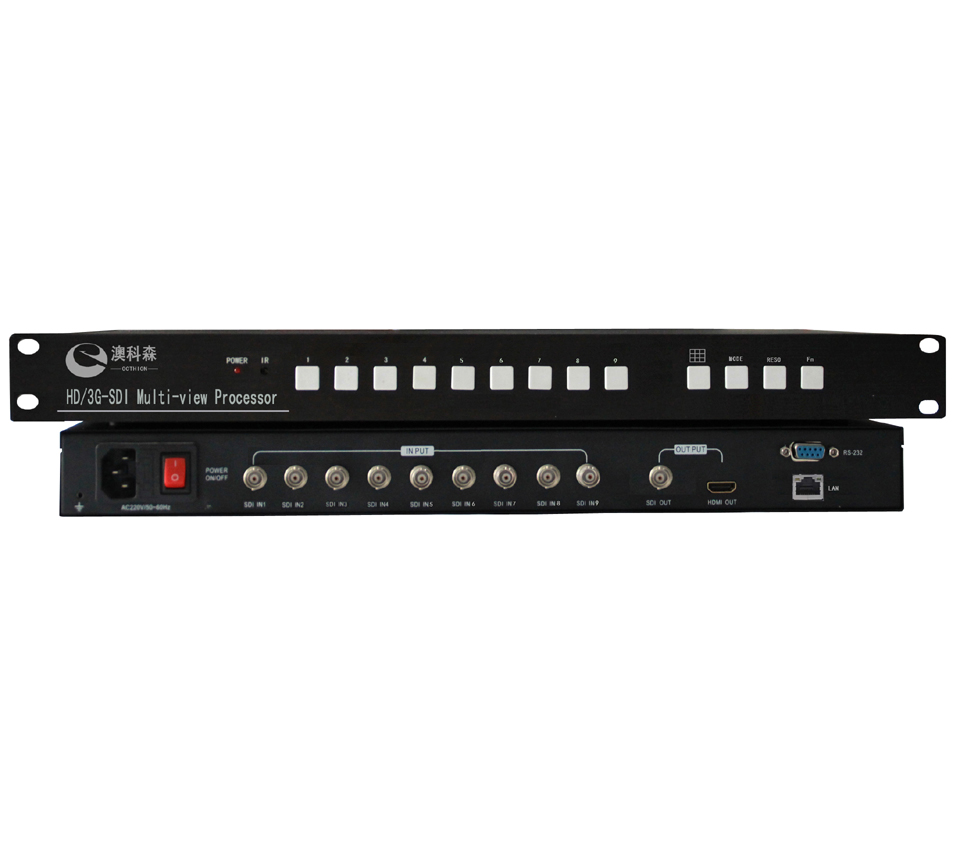

高清九畫面視頻合成器

編  號: WS-SDI9901
型  號: WS-SDI9901
更新時間: 2018.10.23

咨詢熱線:0755-2858-5030

在線咨詢

主要功能

產品簡介:

    高清九畫面視頻合成器,其主要功能是將9路高清HD-SDI或3G-SDI信號同時顯示在一個顯示單元上面,同時能實現單畫面全屏顯示切換,六畫面,四畫面,畫中畫、畫外畫顯示,并且支持畫面疊加漫游功能,支持用戶預設顯示模式,通過外部調用即可,是一款高清監控系統中不可或缺的專有視頻設備,主要應用于視頻會議,特種車倆監控,銀行,軌道交通,海航等高清視頻監控系統中。



主要功能:



◆  高清9路SDI信號輸入,1路SDI信號輸出,1路HDMI輸出(預留)。

◆  支持九畫面,六畫面,單畫面,二畫面,三畫面,四畫面,畫中畫等多種顯示模式。

◆  SDI輸入支持3G/HD/SD-SDI,速率143Mbps~2.97Gbps,符合SMPTE標準和ITU標準;

◆  輸出分辨率可調,最高支持1080P/60HZ,

◆  系統集成SDI均衡及線路驅動,信號輸入具有自動電纜均衡功能,輸出具有驅動功能

◆  可通過RS232串口或TCP/IP網絡控制

◆  強大的開窗功能,每個窗口都可以控制其顯示位置及大??;更有多種預設設置可供用戶選擇,方便用戶操作

◆  簡單的WINDOWS控制方式,提供圖形化的操作界面,使用戶可以直觀的、靈活的調整窗口的布局;在自定義模式下,用戶可以保存自己設定的窗口模式以便下次調用;

◆  安裝選擇:19英寸寬1U機架式固定標準機箱
◆  支持定做4/9/10/12/16路等多畫面分割器,特殊功能可定制。



高清九畫面視頻合成器視頻效果(請復制以下鏈接進行觀看):



http://v.youku.com/v_show/id_XMzI1Mjk2MTg1Ng==.html?spm=a2h3j.8428770.3416059.1&debug=flv



技術參數:



輸入接口

接口數量

最大9路

信號類型

HD/3G-SDI

輸入分辨率

自適應,最高支持1920x1080@60Hz

標準

SMPTE 259M、292M、344M、424M

速率

143Mb/s~2.97Gb/s

輸出接口

接口數量

1路SDI輸出,1路HDMI輸出

輸出分辨率

分辨率可設置,最大1080P60

信號類型

HD/3G-SDI

控制接口

串口

波特率:115200;數據位:8位;停止位:1;
無奇偶校驗位,串行控制口結構:2=TX,3=RX,5=GND

網絡

接口:RJ-45 母接口; 協議:TCP/IP

其他

電源

AC110-240V 50-60Hz

工作溫度

0-50℃

工作濕度

10%—90%無冷凝

尺寸

485×250×90mm

凈重

3KG



應用示意圖:







顯示模式:




效果圖:




















聲明:因澳科森(OCTHION)產品不定期更新,產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
