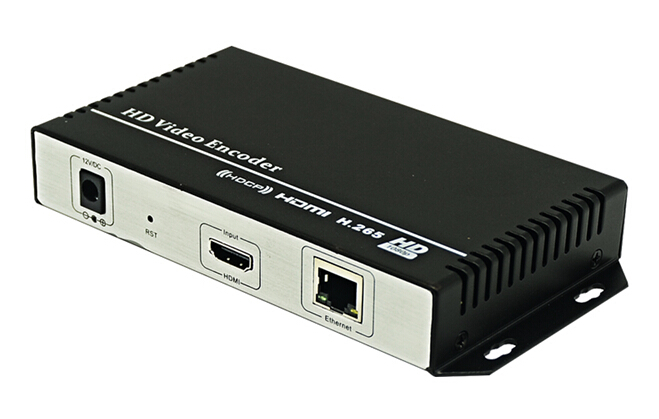

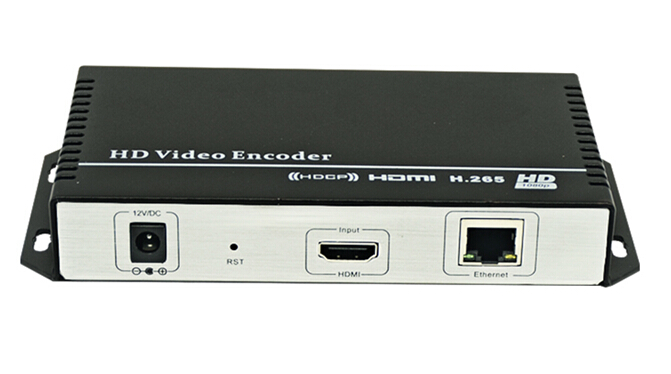

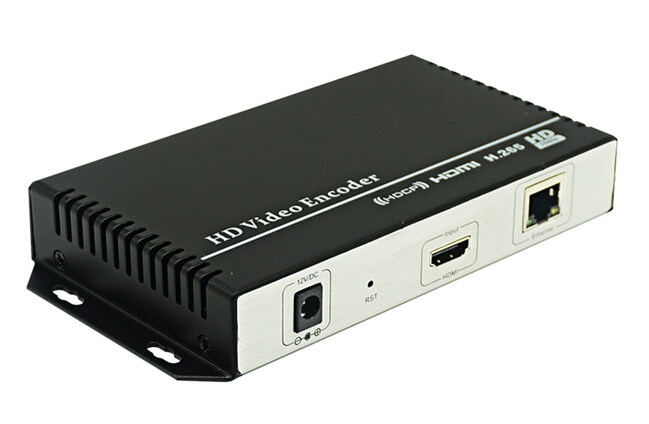

一.產品概述：

WS-EH8102型H.265高清視頻編碼器是用于高清視頻信號（720P/1080P等）編碼及網絡傳輸?shù)挠布O(shè)備，采用最新高效H.265高清數字視頻壓縮技術，具備穩定可靠、高清晰度、低碼率、低延時等特點。輸入高清HDMI、SDI、VGA高清視頻、音頻信號，進行編碼處理，經過DSP芯片壓縮處理，輸出標準的TS網絡流，該產品的推出填補了業內空白，直接取代了傳統的采集卡或軟件編碼的方式，采用硬編碼方式，系統更加穩定，圖像效果更加完美，廣泛用于各種需要對高清視頻信號及高分辨率高幀率進行采集并基于IP 網絡傳送的場合,強大的擴展性更可輕易應對不同的行業及需求，可作為視頻直播編碼器。采用工業控制精密設計，體積小，方便安裝，功率小于5W，更節能，更穩定。

二.產品特點

◇  硬件編碼

◇  支持H.265高效視頻編碼

◇  支持H.264 BP/MP/HP

◇  支持AAC G.711高級音頻質編碼格式

◇  CBR/VBR碼率控制，16kbit/s～12Mbit/s

◇  網絡接口采用1000M 全雙工模式

◇   1通道HDMI或SDI或VGA+Audio輸入

◇  支持高達720P，1080P@60HZ的高清視頻輸入

◇   支持圖像參數設置

◇   HDMI編碼支持HDCP協議，支持藍光高清

◇   支持HTTP，UTP，RTSP，RTMP，ONVIF 協議

◇   WEB操作界面，中英文配置界面可選

◇   WEB操作界面權限管理

◇   支持廣域網遠程管理(WEB)

◇   支持雙碼流輸出

◇   主碼流與副碼流可以采用不同的網絡協議進行傳輸

◇   支持流分辨率自定義輸出設置

◇   支持碼流插入文字功能，XY軸，字體可設置

◇   支持碼流插入圖像水印功能，XY軸可設置

◇   支持一鍵恢復出廠配置

◇   低功耗電源設計

三.技術參數：

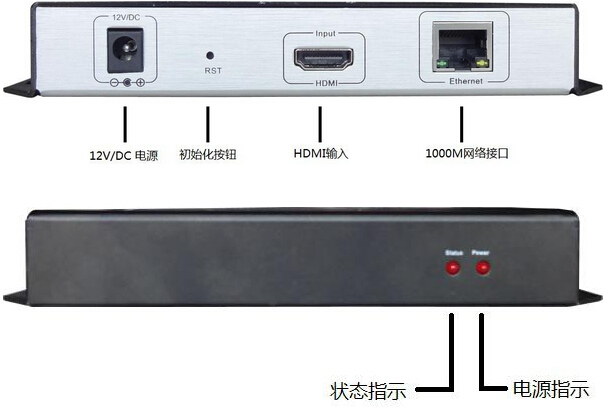

四.接口說明：

說明：

   a) 電源輸入----- 12V/DC 輸入接口，采用12V1A電源，如果是5V輸入時，選用5V/2A

   b) 初始化按鈕------用于復位設備，當開機后，按住不放10后，設備IP恢復至出廠IP，192.168.0.31

   c) 視頻輸入------用于輸入高清HDMI、SDI、VGA、Audio信號。

   d) 1000M網口------1000M以太網接口。

   e) 狀態指示-------正常工作時，會閃動。當按住復位鈕時，會快速閃動。

   f) 電源指示-----用于指示電源是否正常。

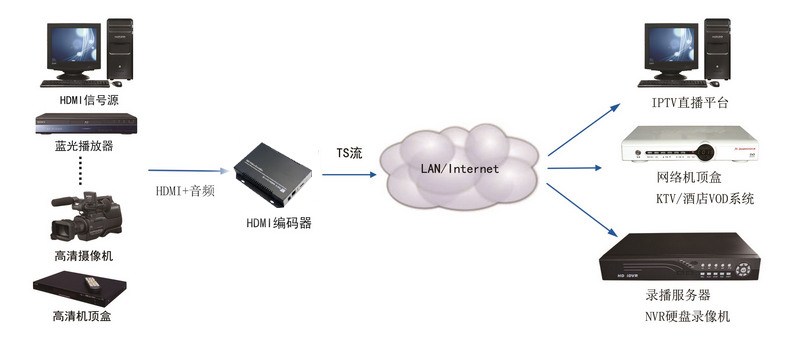

五.連接示意圖：

六.應用范圍：

1、網絡電視高清編碼器

2、可接入NVR硬盤錄像機

   3、數字標牌高清流服務器

   4、視頻會議系統視頻服務器

   5、網絡會議系統視頻采集

6、代替高清視頻采集卡

7、酒店賓館有線電視系統
