一.產品概述：
AHD轉HDMI/VGA/BNC高清視頻轉換器將AHD信號通過數字化處理轉換為HDMI/VGA/CVBS信號輸出, 從而大大提高了圖像品質效果,使VGA和HDMI信號輸出提升為1080p的逐行信號, 圖像更為清晰穩定?？梢詫⑵胀ǖ?/span>AHD攝像機信號轉換為HDTV信號,通過HDMI接口接至高清大屏LED數字液晶電視，或?qū)?/span>AHD攝像頭接入HDMI/VGA/CVBS矩陣切換配器等安防設備上。 AHD轉換器跟傳統設備一樣操作簡單方便,用普通75-3類同軸線便可進行遠達500米高清無損傳輸,突破了高清視頻現有傳輸技術的傳輸極限,能實現低成本、長距離、無延時、高效率、抗干擾且易實施的百萬像素級高清視頻傳輸.
二.功能簡介：
◇ 將AHD 信號提升到HDTV 720P/1080P。
◇ HDMI輸出格式: 720P@50/60Hz, 1080P@50/60Hz
◇ 轉換器系統默認為HDMI/VGA信號輸出,VGA/BNC輸入可通過按鍵切換。
◇ 視頻輸入系統：NTSC / PAL （自動檢測，自適應）。
◇ VGA和BNC信號可以同時接上轉換器，通過撥碼開關對輸出信號進行切換。
◇ 兼容HDCP；HDMI1.4。
◇ 支持HDMI音頻和圖像唇形同步輸出.
◇ 支持輸出視頻流暢，無信號丟失、偏屏和屏幕抖動.
◇ 產品專業于廣電播出機房及非編系統，安裝簡便（無軟件與驅動安裝）.
◇ 熱傳導考慮設計,滿足7天x24小時在線運行要求.
◇ 通過 CE, FCC, RoHS 認證.
AHD轉換器賣點：
①更清晰: 先進的亮色分離、信號濾波、3D降噪技術,圖像清晰度更高,圖像還原性更好
②傳的遠 采用同軸傳輸普通75-3線可達500米
③零延時:前端數據未經過編碼壓縮到后端,全實時,高保真
④兼容好:兼容普通D1/960H,兼容模擬外圍設備(含分配器、矩陣等)
⑥低成本:普通模擬的價格,高清品質的產品
⑦高集成: AHD前端芯片的價格,高清品質的產品
⑧開放標準:第三方開放標準開放
⑨AHD對比其他視頻接口亮點:高清晰、低成本、遠距離、無延時、抗干擾、易操作.
三.技術參數：
產品名稱 | AHD轉HDMI/VGA/BNCI高清轉換器 |
輸出信號 | HDMI(1.4/1.3)/VGA/BNC |
輸入信號 | AHD |
接口類型 | 輸出接口:1路 HDMI-A母座（兼容DVI-D/I)/VGA/BNC
輸入接口:1路 AHD |
功耗 | 5-12V DC (110~220V) / 500mA ± 10% 最大6.5瓦 適配器供電 |
切換撥碼開關 | 視頻PAL/NTSC切換；VGA/CVBS輸出信號切換；VGA 720p/1080p分辨率切換 |
輸入分辨率 | 720P /1080P |
輸出分辨率 | 720P@60HZ/50HZ/1080p@60hz |
認證 | RoHS |
溫度 | 運行溫度. -10 °C ～ 50 °C (14-122°F)
相對濕度. 30%～ 85%
保存溫度. -10 °C ～ 85 °C (14~176°F) |
尺寸 | 100(W) x 90(L) x 25(H) mm |
外殼材質 | 鋁合金 |
包裝說明 | ①AHD-HDMI主機 * 1Pc
②使用說明書 * 1Pc ③5v-12V DC*1Pc
④彩色包裝盒 * 1Pc |

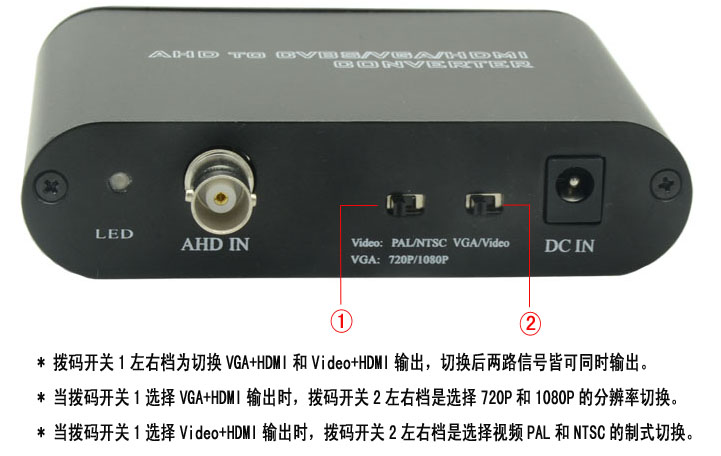

撥碼開關的使用：

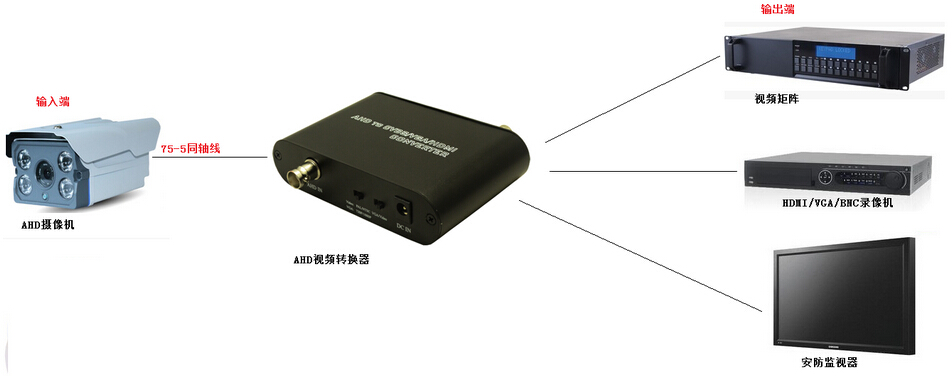

四. 連接示意圖
