您的位置: 首頁> 產品中心

產品中心

Loading...

HD-SDI信號發生器

編  號: WS-SDI-S101
型  號: WS-SDI-S101
更新時間: 2018.06.14

咨詢熱線:0755-2858-5030

在線咨詢

主要功能

. 產品介紹



產品概述:WS-SDI-S101是一款功能強大的便攜式SDI信號發生器,信號源符合HDMI2.0,CEA-861等各種技術標準要求。最高支持HDMI 4K 50/60Hz ,YUV420 的輸出。固定的32種輸出模式幾乎涵蓋了所有常用的HDMI,DVI 的要求,自動功能可以根據電視或顯示器自動輸出最佳的分辨率。此外,用戶還可以自定義10種分辨率。圖像PATTERN 共有33種用于測試彩色,亮度,清晰度等。彩色格式包含RGB,YUV444,YUV422,YUV420. 音頻支持立體聲、 5.1、 7.1等多聲道,具有內置的1K單頻音,也可以外接立體聲輸入嵌入到HDMI信號中。 非常低的功耗,電流小于400mA,可以用USB供電,外出安裝調試使用時可以用充電寶進行供電。

產品特色:和其他便攜式產品不同的是,本機配置的0.95寸OLED 顯示屏顯示當時輸出的圖像內容,信號源隨見及所得,非常方便工程師及產線使用。

控制方式:本發生器可以支持串口級聯控制,每臺信號源可以設置獨立的地址,用一臺電腦就可以對所有設備的控制。

應用范圍:工廠生產測試,產品研發,安裝調試及一些特殊場合的應用





二.主要功能



●  功能強大,手持便攜式

●  最高支持4Kx2K 24Hz/25Hz/30Hz/50Hz/60Hz 以及 3D ,向下兼容

●  支持RGB4:4:4, YUV4:4:4, YUV4:2:2,YUV4:2:0(HDMI2.0)

●  低功耗 (<0.4A at 5V)

●  33 種預制畫面.

●  32預制分辨率, 10 種用戶自定義分辨率和一種自動模式

●  支持OLED顯示圖形以及菜單.

●  支持7種音頻采樣率以及自動模式.

●  支持HDCP開關.

●  可以讀取電視EDID 以及信息分析.

●  支持RS232控制,支持級聯控制.





 .技術參數:



產品型號

WS-SDI-S101

HDMI 版本

HDMI2.0/DVI

HDCP on/off

支持

視頻帶寬

高達90GHz(每通道3.0GHz)

顏色深度

24bits,30bits,36 bits,48bits

預置分辨率

32種(包括4K(30)、4K(25)、4K(24)、HDMI2.0 4K(50)、HDMI2.0 4K(60)、720P 3D、1080P 3D)固定定時和一種自動模式

用戶自定義分辨率

支持10 種

顯示模式

33 (32種 二維模式和1種三維模式)

色彩空間

RGB444,YUV444,YUV422,YUV420(HDMI2.0 only)

音頻比特

26位,20位,24位

音頻采樣率

32K,44K,48K,88K,96K,176K,192K

垂直頻率范圍

<=120 Hz

控制方式

RS232控制

最大功耗

2 Watts

機箱材質

金屬

尺寸

83mmx32mmx97mm

重量

280g

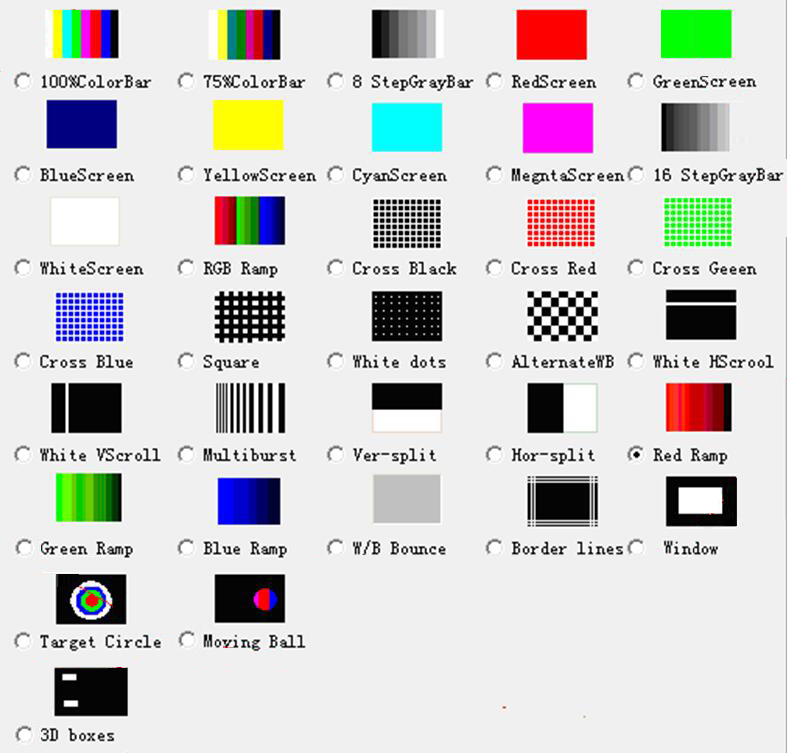

  輸出顯示模式:






聲明:因澳科森(OCTHION)產品不定期更新,產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
