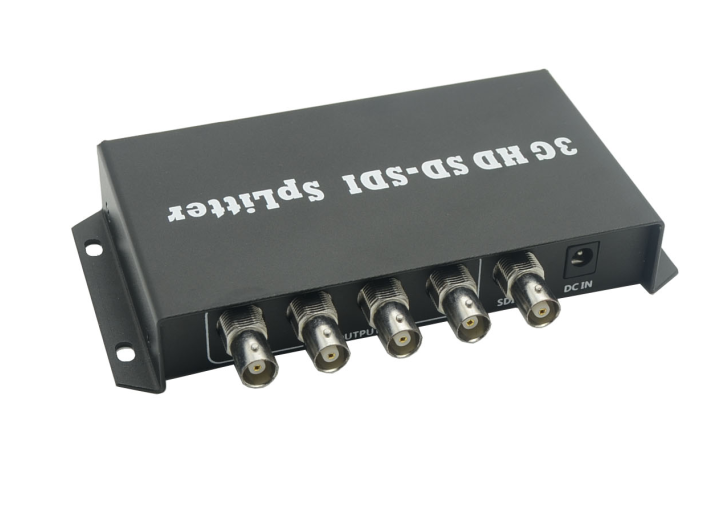

一. 產品概述：
SDI視頻分配器是一款將任何一路高清HD/3G-SDI串行數字視頻信號,高清晰、無失真、無延時的分配成多個信號，分別輸出到多個高清電視、投影設備、顯示大屏上，這樣大大方便了多用戶同時無延時使用、觀看或共享同一個數字高清串行視頻信號。
二.產品特性：
●采用全數字、無壓縮技術；
●無需軟件設置，支持熱插拔、即插即用功能；
●獨立式結構或標準19英寸機架式；
●將一路高清信號分配到4路輸出，支持速率270Mbps—2.97Gbps；
●內置電纜自動均衡器和時鐘重定時功能；
●提供豐富的電源狀態、視頻鏈路狀態、輸入輸出等有效指示功能使得用戶安裝調試方便；
●使用全工業級別寬溫度范圍設計，工業級芯片、全表面貼裝技術；
●先進的開關電源，性能卓越，耐高溫、嚴寒，可以有效防止電磁波輻射干擾；
●雷電沖擊和電源浪涌，通信質量穩定可靠。
三.技術參數：
技術參數 |
帶寬(速率) | 1.5GBits（HD-SDI）、3GBits(3G-SDI) |
亮色度干擾 | -55dB@5Mhz |
微分相位 | 0.05o(RL=150Ω) |
微分增益 | 0.05%(RL=150Ω) |
視頻接口 |
信號類型 | SD-SDI/HD-SDI/3G-SDI信號 |
接口 | BNC |
最小電平 | 0.5Vp-p |
最大電平 | 1.0Vp-p |
阻抗 | 75Ω |
回波損耗 | -30db@5MHz |
產品規格 |
電源 | 100VAC ~ 240VAC, 50/60 Hz |
存儲環境溫度 | -20°C ~ +60°C |
工作溫度 | 0℃-50℃ |
相對環境濕度 | 5%~ 75% |
產品尺寸 | |
四.連接示意圖：

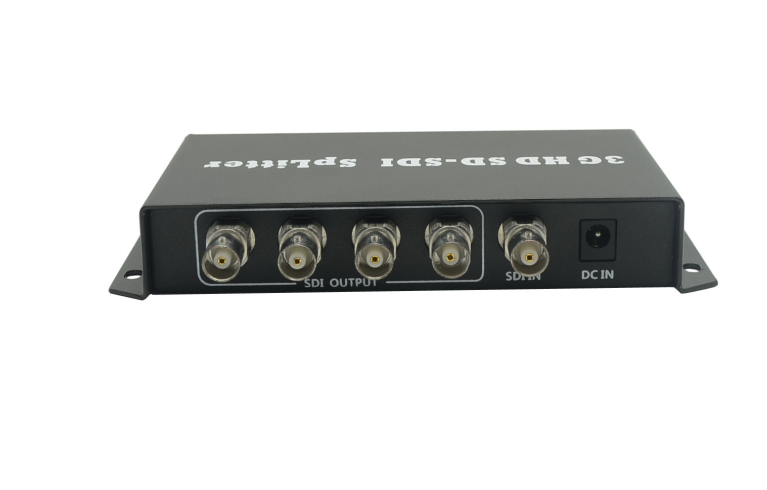

五.接口示意圖：
