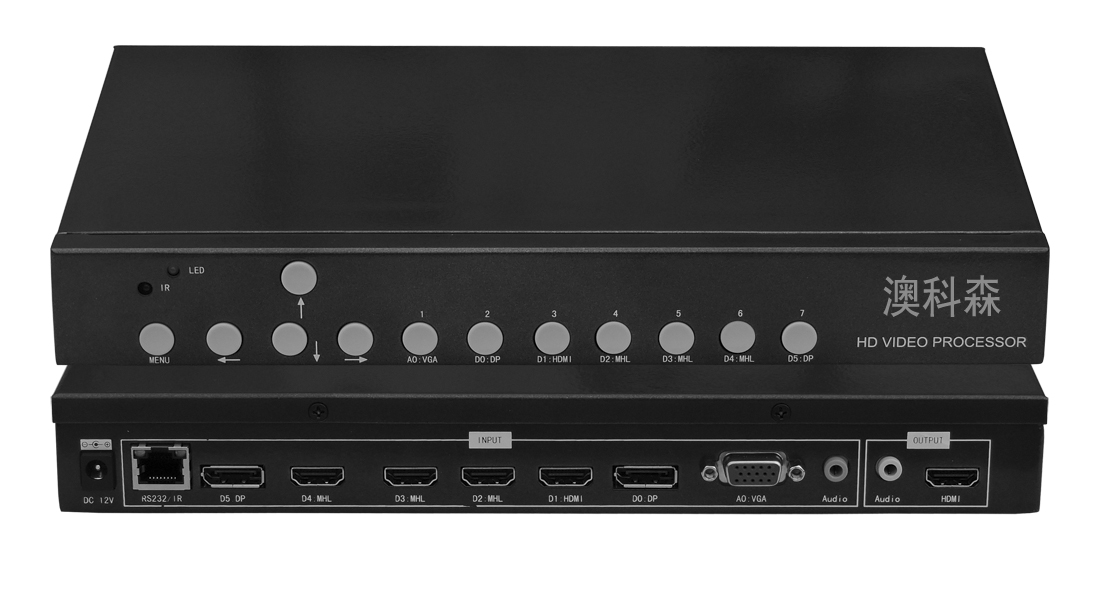

一、產品概述：

WS-RS405是一款高性能的圖像倍線旋轉切換器，內部采用高速圖片處理芯片，其主要功能是可輸入多路HDMI、DP、手機MHL、VGA信號，可自由切換任何一個信號至HDMI輸出。產品可以實現不同格式信號的音、視同步切換，并通過設置實現圖像90、180、270度的旋轉。

二、功能詳述：

1、輸入信號

支持1路VGA、2路DP（DisplayPort）、4路HDMI、1路Audio(綁定VGA信號)信號輸入，輸入信號最高可以支持1920*1200@60HZ,并向下兼容。

2、手機MHL輸入功能

產品3路HDMI端口直接支持MHL信號輸入，通過MHL轉HDMI連接線連接手機，可以直接顯示手機輸出的圖像，實現該功能需要手機支持MHL功能。

3、輸出信號

   1路HDMI和1路Audio立體聲音頻輸出，輸出分辨率支持1280x720@60HZ和1920x1080@60HZ可選；

4、切換功能

通過遙控器、機箱按鍵、控制軟件或者中控可以切換任何一個輸入信號轉換成HDMI信號輸出至顯示單元，并實現影、音同步切換；

5、倍線功能

不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信號，通過設備倍線功能轉換固定的HDMI信號和固定的分辨率輸出，輸出分辨率1280x720@60HZ或1920x1080@60HZ可選；

6、圖像旋轉功能

通過紅外遙控、機箱按鍵實現圖像90度、180度、270度旋轉，用于某些需要圖像旋轉的特定場所，如下圖所示：

7、手機豎屏同屏顯示功能

     不同智能手機通過不同的連接方式連接至手機豎屏同屏器實現豎屏同步顯示智能手機畫面，主要通過以下三種方式進行連接：

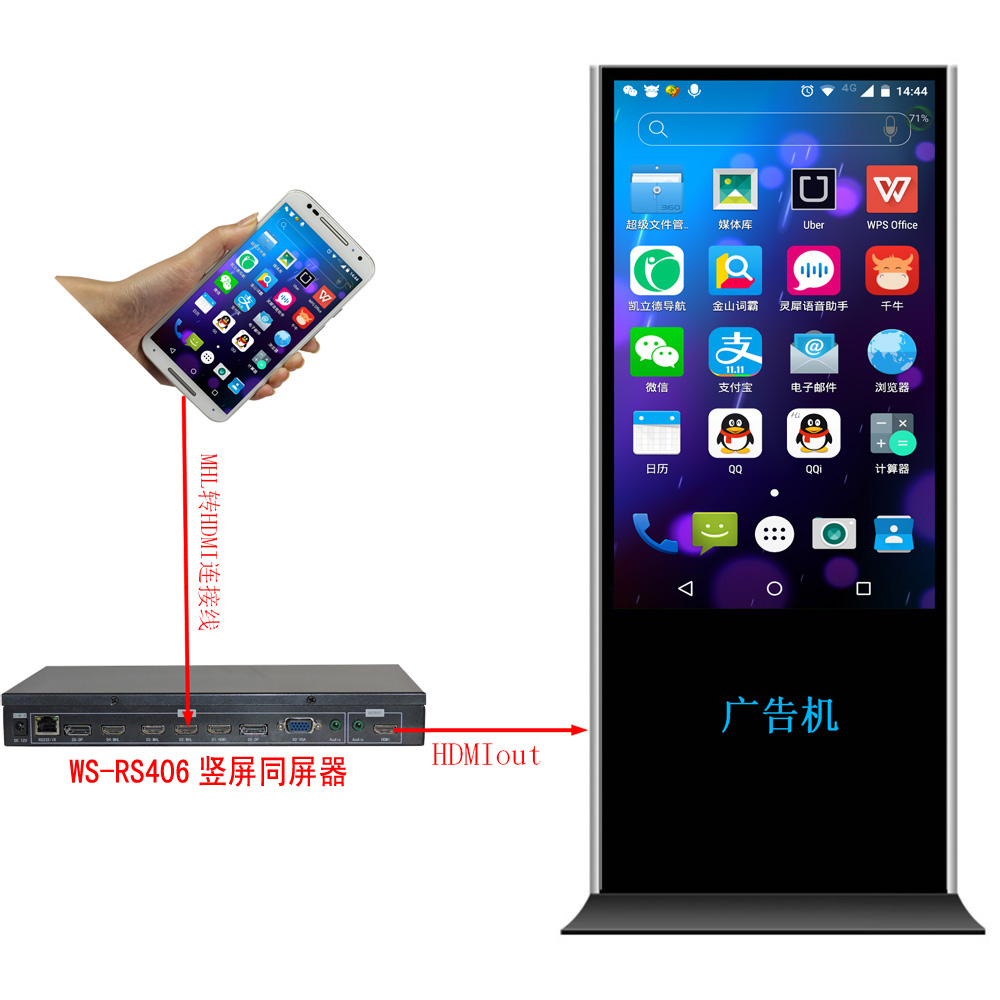

7.1、支持MHL功能的安卓智能手機:通過一條普通的MHL轉HDMI連接線連接至設備MHL輸入口，再通過菜單設置即可實現手機豎屏圖像與顯示器同步顯示，如下圖：

    7.2、蘋果手機：

通過一條普通的Lightning轉HDMI轉換器加一條HDMI線連接至設備HDMI輸入口，再通過菜單設置即可實現手機豎屏圖像與顯示器同步顯示，連接示意圖參考本文檔后面拓樸圖。

    7.3、帶投射屏幕的智能手機:

目前Android手機4.2及以上版本、Iphone5、Iphone6均支持此功能，只需要增加一個普通的手機同屏器與我們設備進行連接，配置后即可豎屏顯示手機界面及其它內容，連接示意圖參考本文檔后面拓樸圖。

三、產品接口及按鍵說明：

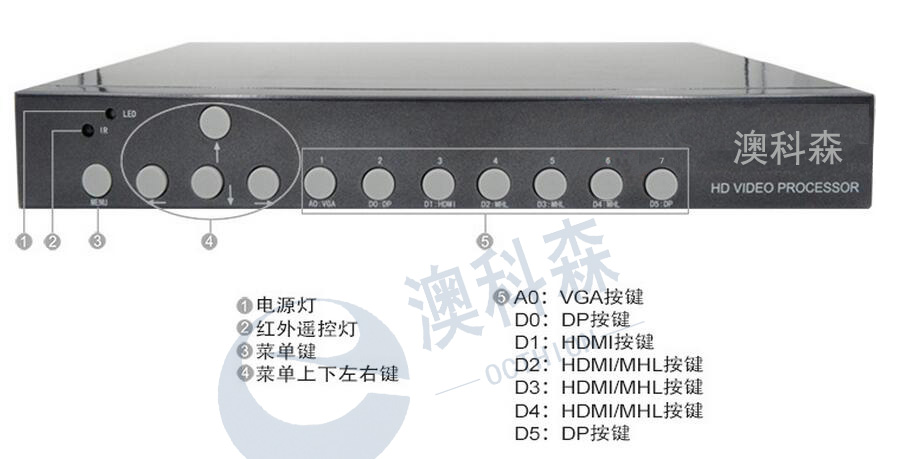

四、系統拓樸圖：

五、技術參數：
