一、產品概述：
WS-RS408是一款高性能的圖像倍線旋轉切換器，內部采用高速圖片處理芯片，其主要功能是可輸入多路HDMI、DP、手機MHL、VGA信號，可自由切換任何一個信號至HDMI輸出。產品可以實現不同格式信號的音、視同步切換，并通過設置實現圖像90、180、270度的旋轉。并且產品輸入、輸出分辨率均可以達到4K x 2K(3840x2160,輸出刷新率可達到60HZ。
二、功能詳述：
1、輸入信號
支持1路VGA、2路DP（DisplayPort）、4路HDMI、1路Audio(綁定VGA信號)信號輸入，輸入信號最高可以支持3840*2160@60HZ,并向下兼容。
2、手機MHL輸入功能
產品3路HDMI端口直接支持MHL信號輸入，通過MHL轉HDMI連接線連接手機，可以直接顯示手機輸出的圖像，實現該功能需要手機支持MHL功能。
3、輸出信號
1路HDMI 2.0和1路Audio立體聲音頻輸出，輸出分辨率支持3840x2160@60HZ、1920x1080@60HZ可選；
4、切換功能
通過遙控器、機箱按鍵、控制軟件或者中控可以切換任何一個輸入信號轉換成HDMI信號輸出至顯示單元，并實現影、音同步切換；
5、倍線功能
不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信號，通過設備倍線功能轉換固定的HDMI信號和固定的分辨率輸出，輸出分辨率3840 x 2160@60HZ、1920x1080@60HZ可選；
6、圖像旋轉功能
通過紅外遙控、機箱按鍵實現圖像90度、180度、270度旋轉，用于某些需要圖像旋轉的特定場所，如下圖所示：

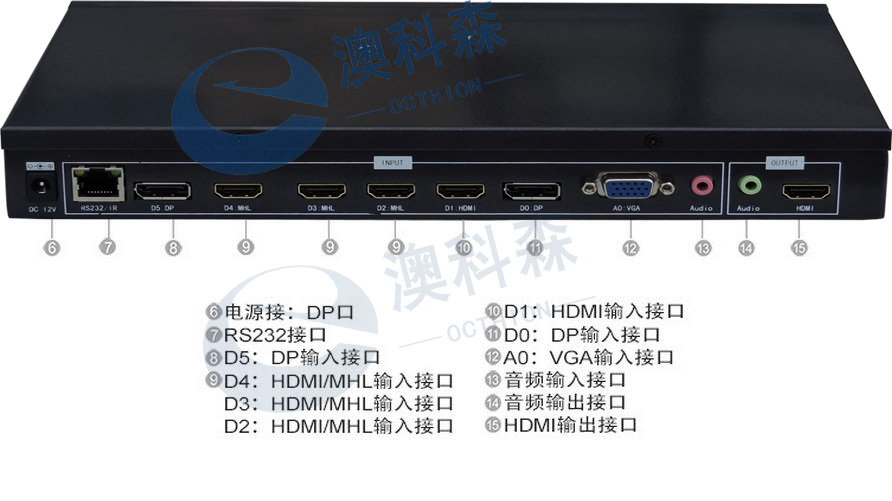

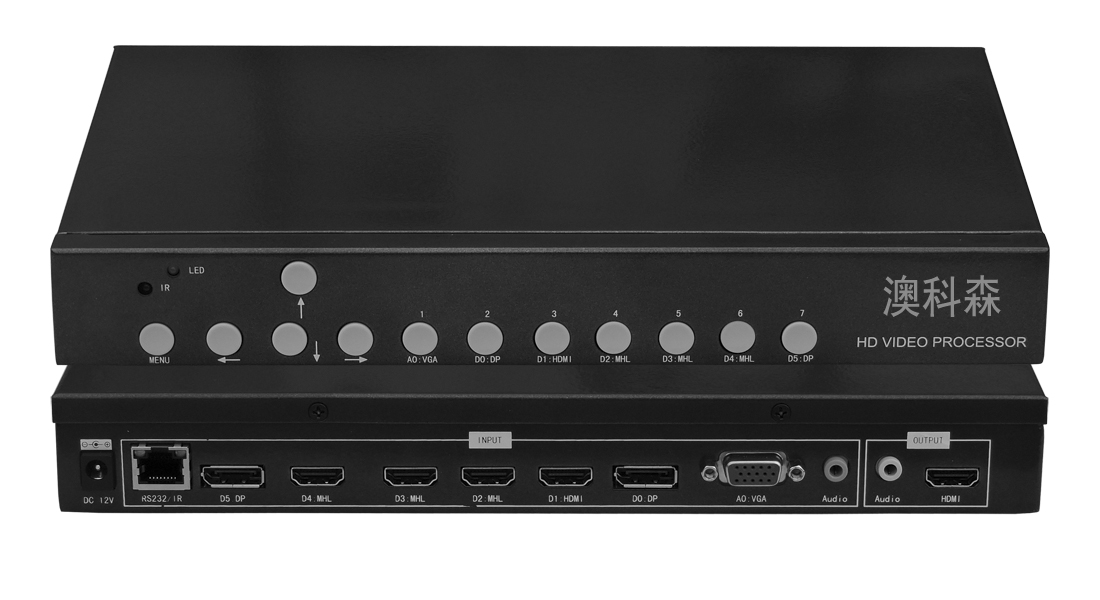

三、產品接口及按鍵說明：

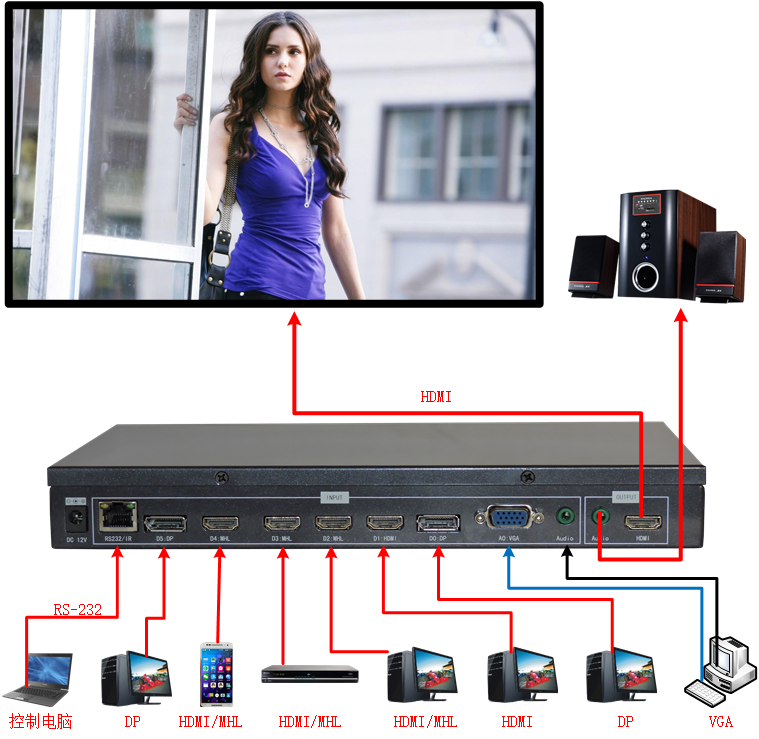

四、系統拓樸圖：
五、技術參數：
名稱 | 規格 |
輸入信號 | |
VGA x 1 | HD15接口，支持640x480/60HZ 至 1920x1200/60HZ； |
D P x 2 | DisplayPort 1.1 |
HDMI x 4 | HDMI1.4(HDCP1.3)，其中3路可兼容MHL信號； |
Audio x 1 | 3.5mm耳機接口，支持左、右聲道立體聲，綁定VGA視頻信號 |
輸出信號 | |
HDMI x 1 | HDMI1.4(HDCP1.3),1920x1080P/60HZ、1280x720/60HZ可選； |
Audio x 1 | 3.5mm耳機接口，支持左、右聲道立體聲 |
其它 | |
控制方式 | 紅外遙控、機箱按鍵、RS-232串口； |
供電 | DC-12V |
功耗 | 10W |
機箱尺寸 | 280mm（長）x170mm（寬）x35mm（高） |
重量 | 1.1Kg |
