主要功能：
◆ 4通道HD/SD-SDI輸入
◆ 4通道HD/SD-SDI環出
◆ 四分畫面HDMI和SDI輸出
◆ 4路訊道在四分畫面下顯示位置可任選
◆ 純FPGA編譯、10bit原始視頻色彩輸出
◆ 支持高標清混播
◆ 各訊道SDI音頻解嵌2路音柱顯示
◆ 可選擇一訊道SDI音頻通過3.5mm接口輸出
◆ 各訊道SDI時間碼顯示
◆ 支持TSL協議動態源名及TEXT-TALLY輸入

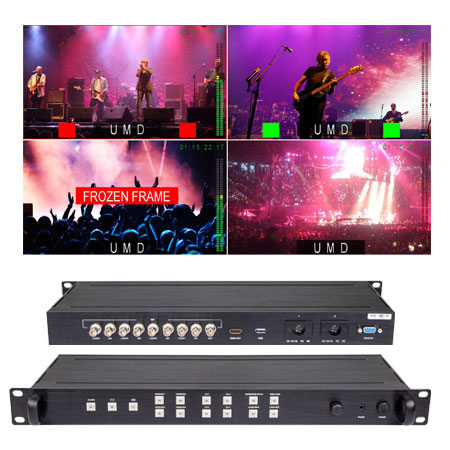

◆ 支持圖像/音頻丟失/靜幀/黑幀等警報顯示
◆ 16:9高清畫面可顯示4:3的輔助線
◆ 純硬件操控，無需電腦配置
◆ 19英寸1U標準機架安裝

SDI四畫面分割器

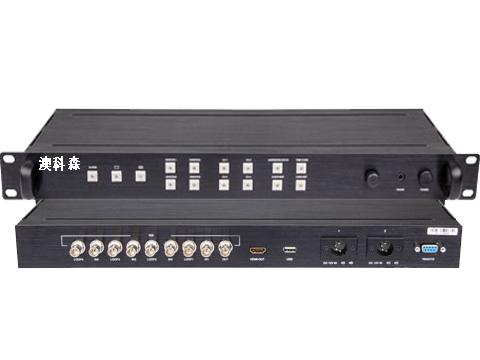

WS-SDI8104四畫面分割器為4路SDI輸入，HDMI及SDI同時多畫面輸出，廣泛應用于廣電演播室在1個顯示屏上監看4路SDI信號；標準19英寸1U設計。

準確的色彩還原

純FPGA 10位處理

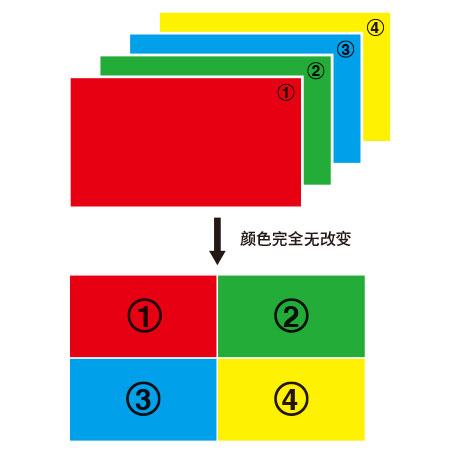

WS-SDI8104采用純FPGA 10位處理，絕不對原始視頻色彩做任何改變，四畫面下保證了原始視頻的色彩再現。
現場視頻制作時，WS-SDI8104+可用于多攝像機視頻色彩技術調節監看。

輸入和輸出

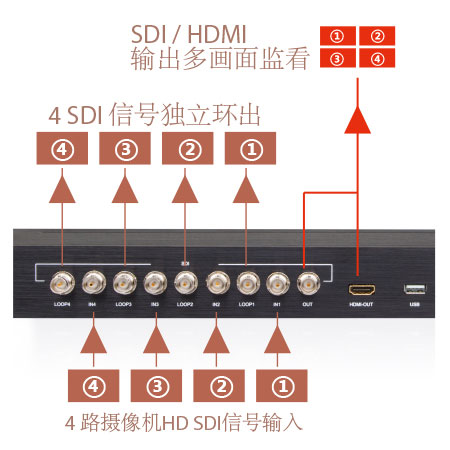

WS-SDI8104+四畫面分割器支持：
4路HD/SD-SDI輸入
4路HD/SD-SDI環出
1路HDMI四畫面輸出
1路HD/SD-SDI四畫面輸出
1路3.5mm模擬音頻輸出

支持高清、標清混播

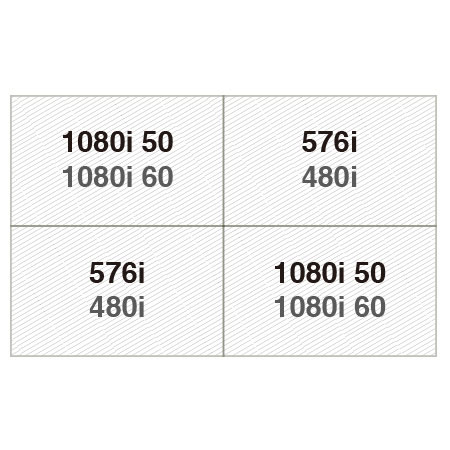

現階段廣電演播室制作的節目同時包括高清和標清信號，WS-SDI8104+支持高清SDI和標清SDI信合混合輸入?？苫觳サ男盘柛袷綖椋篠DI 1080i50和SDI 576i，SDI 1080i60和SDI 480i，且標清訊道顯示比例可在16:9和4:3間切換。

用戶可編輯顯示窗口模式

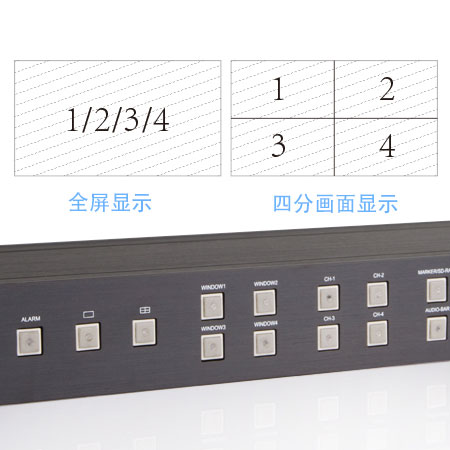

四分畫面顯示模式下，用戶可設置1/2/3/4路SDI顯示到任一四分窗口，也可以設置任一輸入為全屏顯示。所有窗口設置直接通過WS-SDI8104+按鍵完成，無需PC連接。

數字音頻解嵌音柱/時間碼

WS-SDI8104+支持SDI音頻解嵌音柱顯示和時間碼顯示。

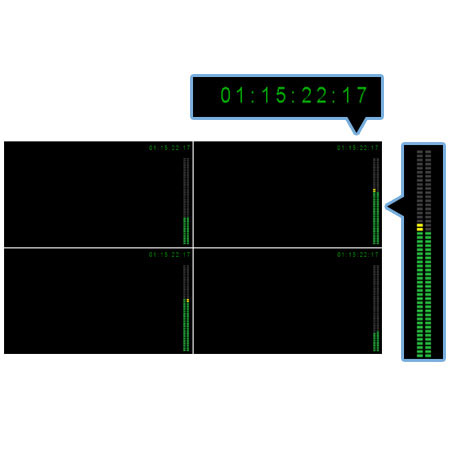

輸出視頻支持2路SDI數字音頻解嵌音柱顯示。低于﹣20dB音柱顯示綠色；﹣20dB～﹣09dB音柱顯示黃色；高于﹣09dB顯示紅色。可通過3.5mm接口輸出任一訊道SDI解嵌音頻。

技術參數
