一、產品概述

WS-8M9100系列是一款高性能的高清系列畫面分割器，主要功能是將輸入至高清畫面分割器的N路BNC、N路VGA、N路HDMI信號轉換成一路高清HDMI和VGA信號輸出，使N個數字信號同時顯示在一個高清顯示單元上，并且實現HDMI視頻信號和音頻信號同步切換的功能。

該系列高清畫面分割器采用插卡式結構，單機可以支持插入1至16張輸入板卡，可以支持1至16畫面分割，單機最多可以定制16畫面分割器，最多同時顯示16個數字/模擬信號。

WS-8M9100系列高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。

WS-8M9100系列高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示、股票等需要使用單臺顯示單元同時顯示多個高清信號的場所。

同時，WS-8M9100系列系列畫面分割器也支持音頻的同步切換，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的音頻也同步切換，實現了視頻會議需要達到音、視頻的同步切換的功能需求。

二、主要功能

● 采用插卡式設計、可根據用戶定制2至16畫面分割；

● 每張輸入板卡支持1路復合視頻、1路VGA、1路HDMI共3路信號輸入；

● 1路HDMI和1路VGA同步輸出；

● 可以實現音、視頻同步切換，或分割模式下單獨切換音頻；

● 兼容各種分辨率信號輸入，支持1920*1080超高分辨率信號輸出；

● 支持畫中畫、畫外畫、開窗、疊加、漫游、圖像任意大小和位置功能；

● 支持圖像透明度調節，透過上面畫面可以看到下面圖像；

● 支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家；

● 標準4U鋁合金拉絲機箱，可直接上標準機柜；

● 支持機箱按扭、紅外遙控、RS-232串口以及中控控制；

● 專為視頻工程度身定制的高品質高清畫面分割器；

● 支持無縫切換功能，支持各通道信號切換不黑屏；

三、技術參數

四、詳細介紹

1、純硬件構架

采用純硬件構架，無CPU、無內存，開機只需要3至5秒鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作；

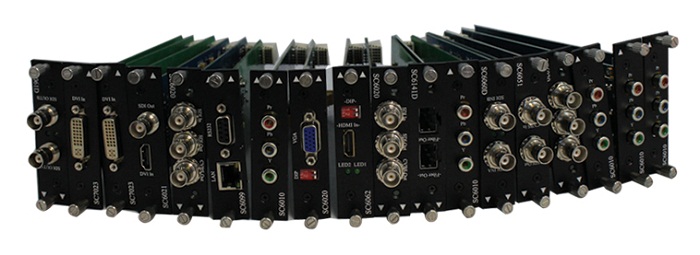

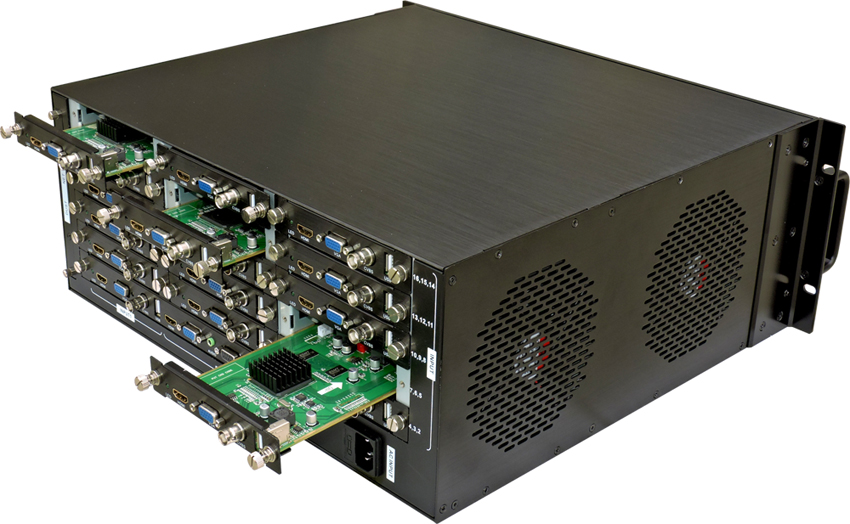

2、插卡式結構

輸入/輸出板卡采用插卡式結構，用戶可以很方便的增加或減少輸入模塊的數量，同時極大的方便了產品升級、維修及維護；

每張輸入板卡支持1路復合視頻、1路VGA、1路HDMI信號輸入，用戶可根據需求方便的插入輸入板卡。

3、FPGA圖像處理技術

    采用目前功能最為強大的圖像處理芯片F(xiàn)PGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。

并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。

4、數據運算能力強大

數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。

5、支持1920*1080高清信號的輸入輸出

WS-8M9100系列高清畫面分割器支持定制最多16BNC、16路VGA、16路HDMI總共48路信號輸入,高清視頻支持隔行和逐行輸入。產品支持1920*1080的分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率。

6、音頻切換功能

WS-8M9100系列系列畫面分割器可以支持HDMI信號的音頻切換功能，切換至某個HDMI圖像信號全屏顯示時，相應音頻同步切換至輸出；或在多分割模式下單獨切換音頻信號輸出，圖像分割模式不變。

7、無縫切換功能

不同的輸入通道可以實現無縫切換，圖像實現快速切換并且不黑屏。

8、透明度調節

支持畫中畫上層畫面透明度調節，透過上層畫面可以看到底部畫面；

五、控制方式：

1、軟件控制

WS-8M9100系列高清畫面分割器標配可視化的界面綠色控制軟件HD-software.exe，打開即用，不需安裝。通過控制軟件可以完成畫面分割器的全功能控制。

2、紅外遙控器控制

可以通過遙控器設置16種快捷模式，不需要再啟動電腦及軟件便可實現原設定模式的調用，簡單方便。

3、機箱按鍵控制

    通過機箱控制，可以快捷切換至四畫面分割顯示，或選擇某一個信號全屏顯示；并可以實現圖像與USB鼠標、鍵盤、音頻同步切換。

4、中控控制

WS-8M9100系列產品開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制；

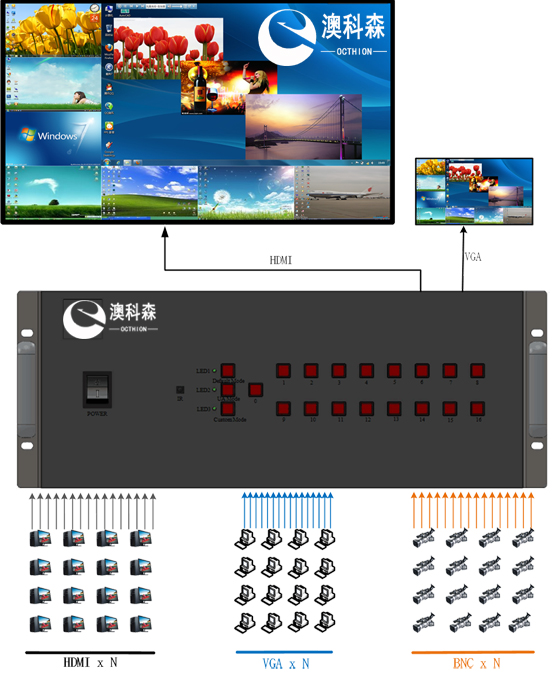

六、拓?fù)鋱D：
