一.產品特點：
◆ 采用Linux操作系統，運行穩定可靠
◆ 解碼格式及性能：H.264 ；200W及以下
◆ 網絡功能使用USB設置，完全脫離電腦，與模擬監控相似，簡單快捷方便
◆ 兼容具備ONVIF網絡協議的松下、三星、索尼、海康、大華、亞安、霍尼韋爾、博世、天地偉業、漢邦、明景、景陽、紅 蘋果、恒業國際、普天視、郎馳、黃河、英飛拓、捷高、中維世紀、波粒、巨峰、金三立等網絡攝像機及天視通網絡高清模組、雄邁網絡高清模組、九安網絡高清模組和具備ONVIF網絡協議的其他廠商攝像機及球機
◆ 支持2網絡攝像機信號輸入，可直接接主機，也可以通過局域網接；
◆ 支持一路HDMI和VGA同時輸出，1920*1080/60HZ超高分辨率信號輸出；
◆ 支持不同品牌不同分辨率的網絡攝像機混合解碼，單個屏幕可同時顯示2個高清兩個網絡信號；
◆ 支持圖像任意大小、任意位置、任意排列、畫外畫、畫中畫功能；
◆ 支持畫面疊加漫游，無縫切換，小畫面可淡入淡出
◆ 支持客戶自定義顯示模式
◆ 支持紅外遙控、RS-232串口控制；
二.技術參數：
產品系列 | 產品規格 |
| 顯示模式 | 單畫面，二畫面，畫中畫，畫外畫，疊加漫游 |
輸出分辨率 | 1920*1080@60HZ/50HZ/30HZ |
解碼參數 | 接入網絡攝像機數量 | 2 臺200W像素及以下的網絡攝像機 |
解碼能力(單屏) | 整屏200萬 |
外部接口 | 網絡接口 | RJ45 10M/100M/1000Mbps自適應以太網口 |
USB接口 | 有 |
其他 | 在線升級 | 通過升級工具進行網絡在線升級 |
顯示響應速度 | 從A攝像機切換到B攝像機顯示速度小于1秒 |
網絡環境 | 局域網 |
電源 | 12V/5A |
功耗 | ≤30W |
體積 | 長寬高440X225X45mm 鋁型材 |
工作溫度 | -10℃--＋55℃ |
工作濕度 | 10％--90％ |

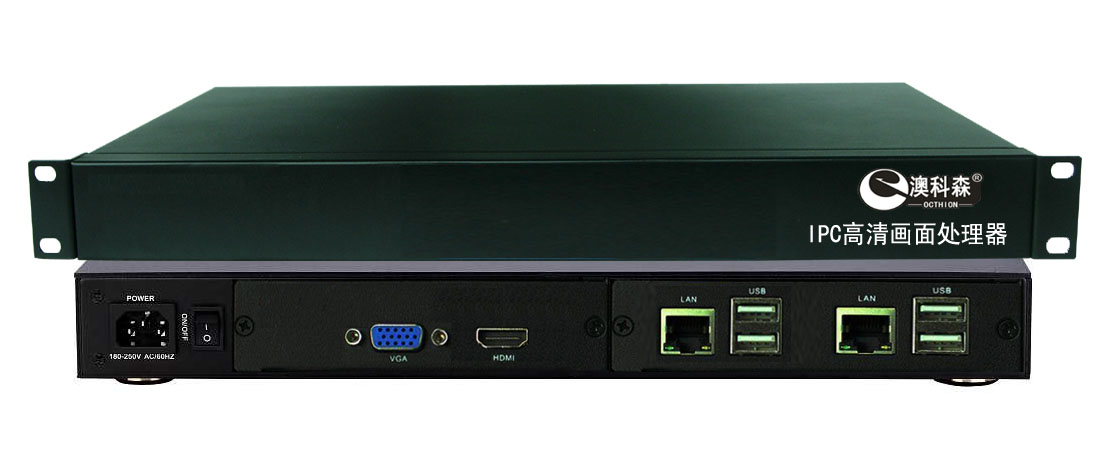

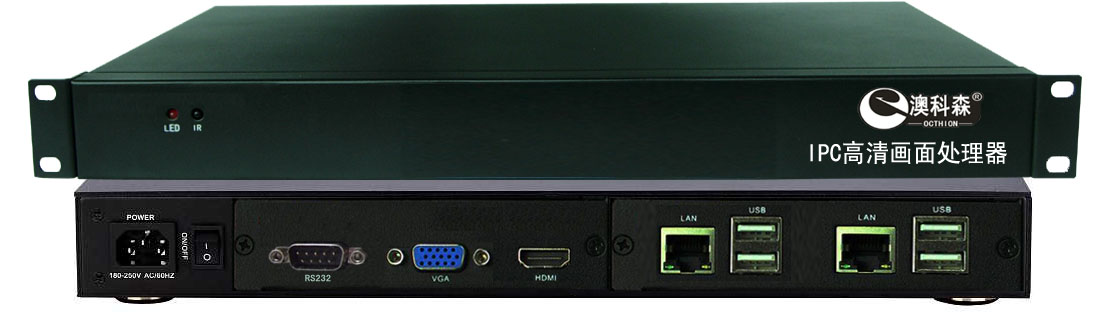

三、產品圖片：

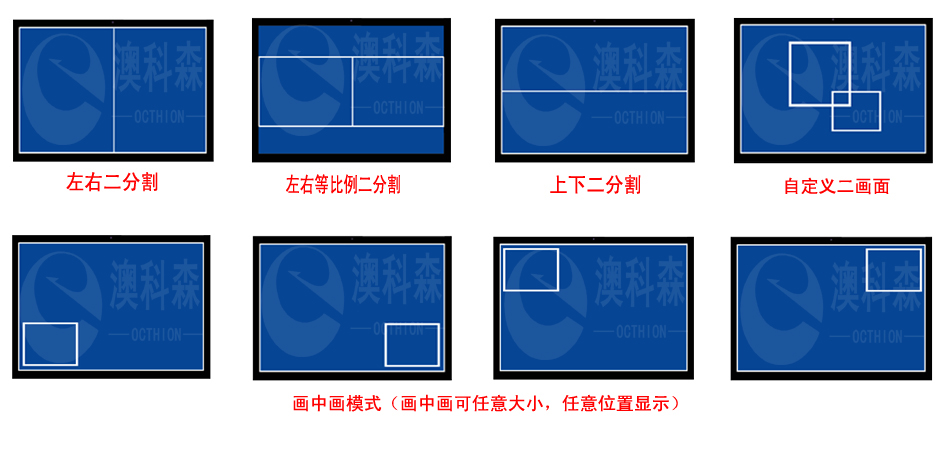

四、顯示模式：
模式詳解：

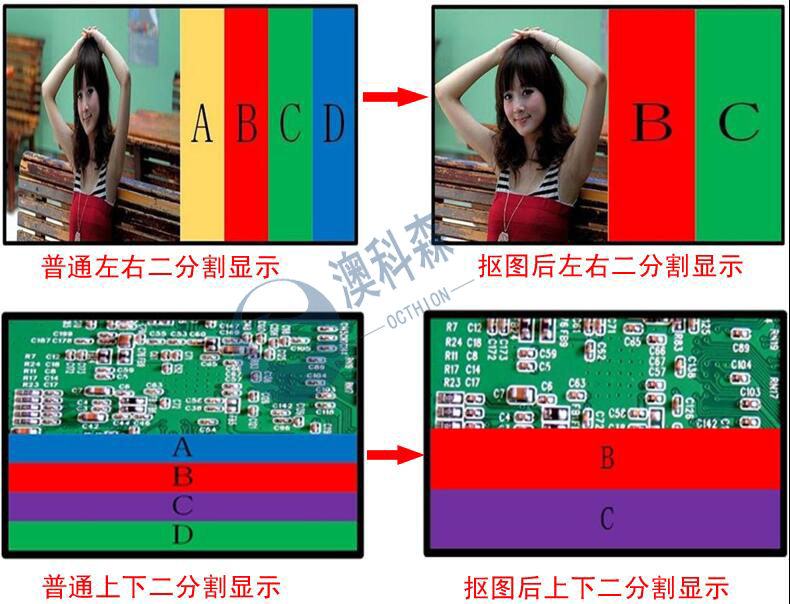

1.摳圖模式：
通常情況下，二畫面顯示模式因為顯示的圖像內容不變，但是顯示區域的橫向或縱向長度卻減少了一半，這樣造成圖像的嚴重變形，該功能廣泛應用于顯微鏡、CCD等對圖像失真要求比較高的場所。WS-8M9201采用圖像摳圖技術，使畫面在二分割顯示模式下完全不變形，如圖所示：

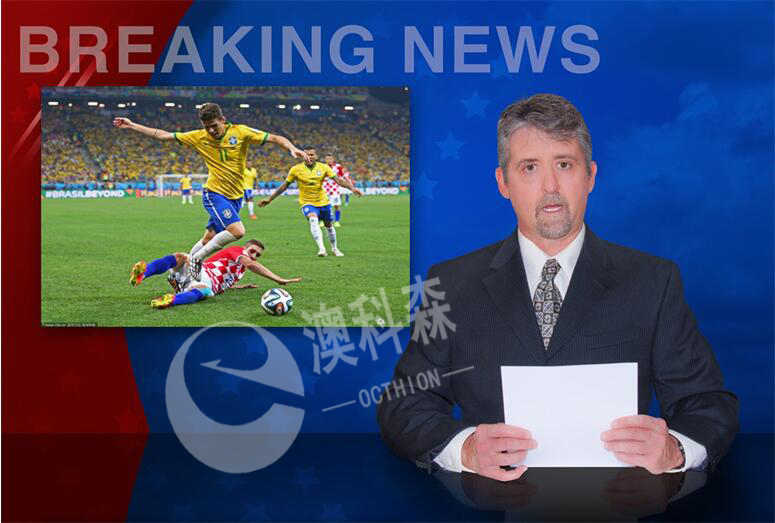

2.畫中畫模式
高清二畫面分割器也支持開窗、疊加、漫游功能，即兩個輸入信號其中一個信號作為底畫面，另外一個畫面疊加到底畫面上，并支持圖像任意大小和任意位置，如圖所示：
五、應用范圍：
聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
