一、產品概述:
產品簡介:工業高清VGA二畫面分割器,又稱二畫面合成器,二畫面分屏器,是一款二畫面同屏顯示控制設備,主要功能是將2路高清VGA輸入信號合成一個圖像后顯示在一個高清顯示器上。這款高清二畫面分割器采用專業級進口圖像處理芯片,最高支持1920*1080/60HZ輸出,具有出色的24位真彩顯示效果,支持無縫切換,功耗極低,性能穩定等特點。
顯示模式:工業高清VGA二畫面分割器支持左右二畫面,畫中畫,畫外畫,自定義模式顯示,同時支持畫面任意位置,任意大小調節。
應用場合:工業高清VGA二畫面分割器是主要應用于視頻會議、教學、展覽展示,工業相機合成顯示等需要使用單臺顯示單元同時顯示多個高清信號的場所。
主要功能:
◇ 支持2路VGA、1路VGA輸出;
◇ 兼容各種分辨率信號輸入,支持1920*1080/60HZ輸出;
◇ 支持圖像任意大小、任意位置、任意排列、畫外畫、畫中畫功能;
◇ 支持畫面疊加漫游,無縫切換,不黑屏,不閃屏;
◇ 支持客戶自定義顯示模式;
◇ 支持紅外遙控、面板及RS-232串口控制(可提供串口控制碼);
◇ 可根據用戶的實際應用需求,支持特殊功能的定制;
高清工業VGA二畫面分割器實拍效果視頻(請復制以下鏈接,用瀏覽器下優酷的超清模式觀看,效果更佳):
http://v.youku.com/v_show/id_XNDAyODE1MDc5Mg==.html?spm=a2h3j.8428770.3416059.1
二、技術參數:
名稱 | 規格 |
輸入 |
|
輸入接口 | 二路VGA |
像素時鐘 | 148.5MHz |
分辨率 | 800x600/60HZ 至 1920x1080/60HZ |
色彩深度 | 24bit,1677萬色 |
縮放和顯示 | 無限制 |
圖像控制 | 移動、變形、疊加等 |
輸出 |
|
輸出接口 | 一路VGA 輸出 |
輸出分辨率 | 最高 1920x1080p@60Hz |
色彩深度 | 24bit,1677萬色 |
控制方式 | 遙控器,按鍵板,RS232 |
電氣特性 | 輸入電壓:直流12V 1A |
功耗 | 最大8W |
外觀 | 170mm*110mm*25mm |

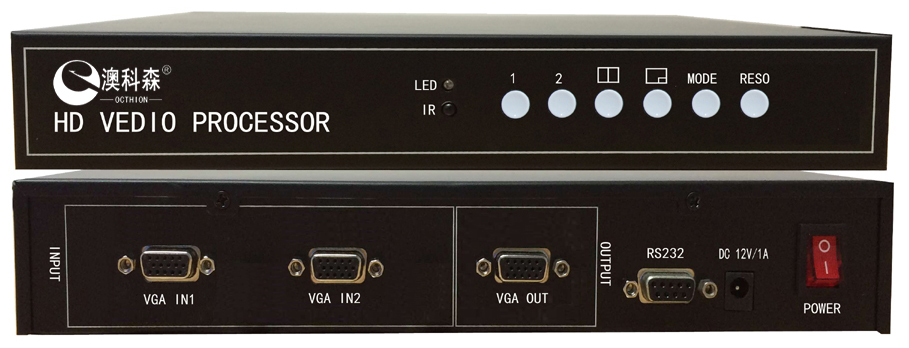

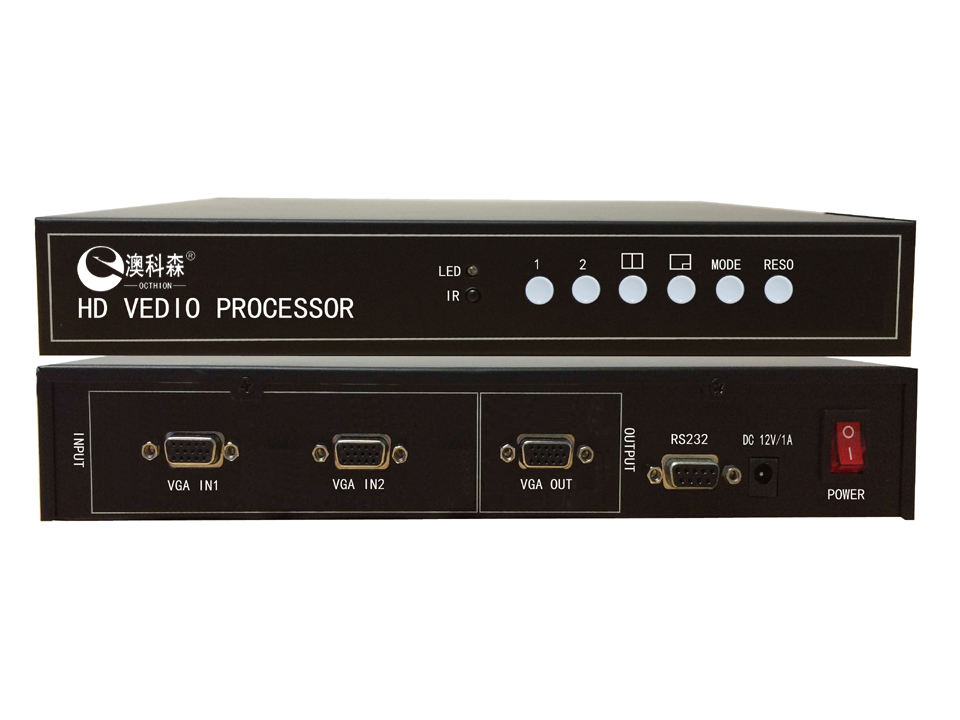

三、產品圖片:
四、顯示模式:
可根據客戶要求,支持定制顯示模式,具體情況可來電我公司咨詢:0755-86090113

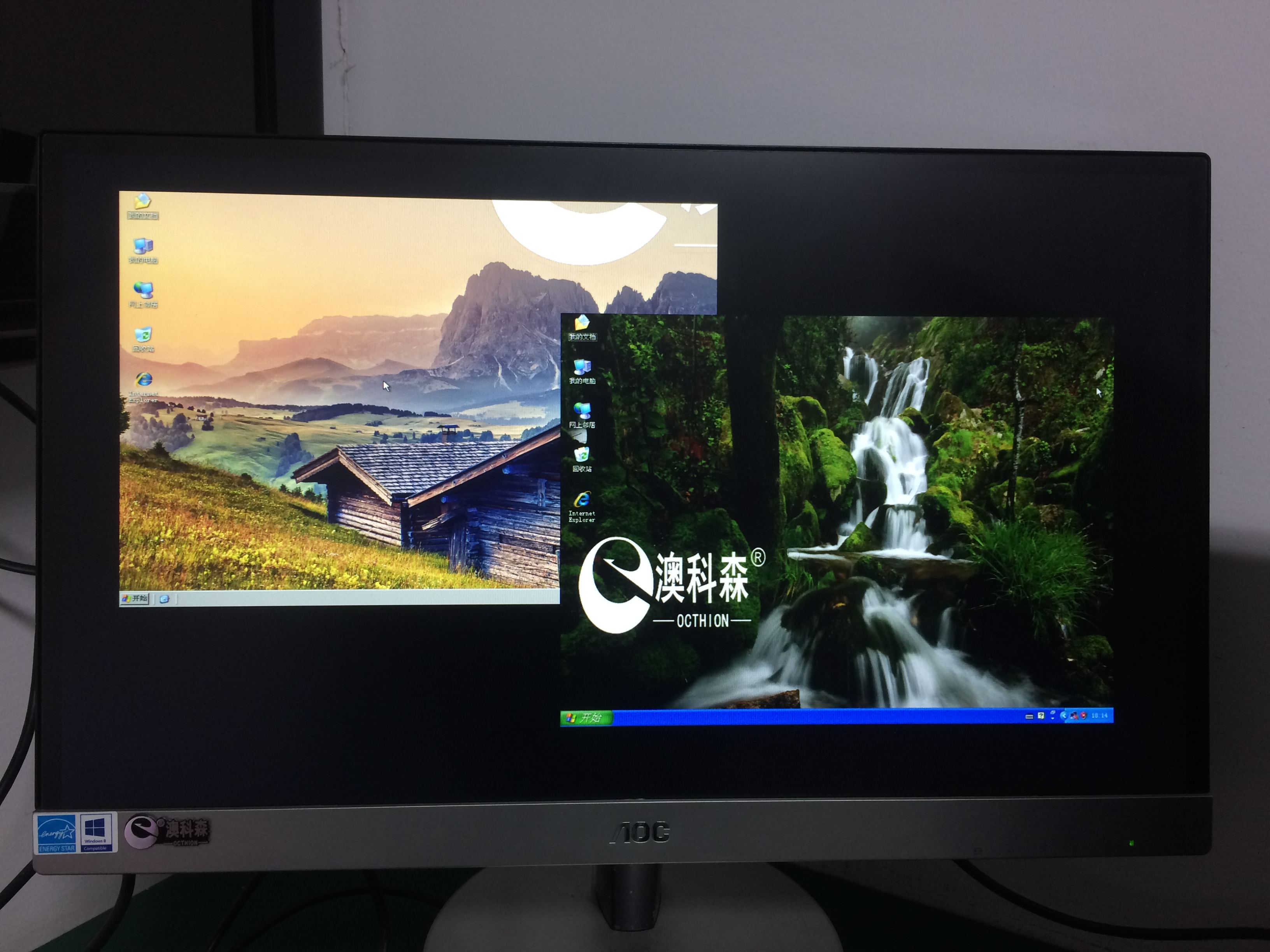

五、顯示效果(實拍):
如需看更多效果圖,請與我司銷售人員聯系!

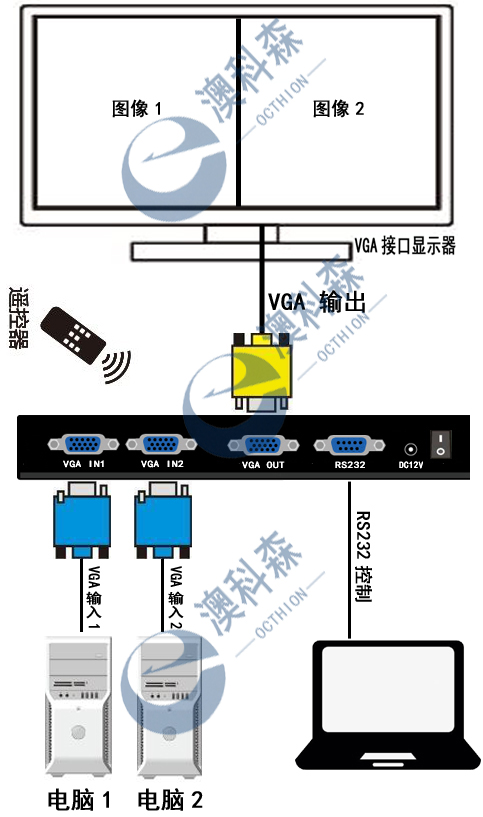

六、連接示意圖:
七、應用范圍:
聲明:澳科森(OCTHION)所有產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
