產品特性：
SDI光端機使用了美國主流芯片廠商 lattice+Gennum 解決方案，支持絕大部分的SDI 信號，本方案為 SDI透明傳輸方案，SDI 內嵌的音頻、視頻，和相應的控制信號通過內部電轉光的轉換芯片，通過光模塊傳輸?shù)竭h(yuǎn)端，通過遠端的光轉電芯片，把 SDI 完美恢復出來，傳輸延時極低，轉換電路小于為 10us。它內置時鐘驅動及電纜驅動器和均衡器，配合高品質光模塊，達到廣播級的信號質量的要求, 完全符合 SMPT 3G 和 3G 以下標準；本產品可用于工業應用，商業應用，政府或者企業，廣電儀器等場所。
產品參數：
光模塊參數 | 發射光功率 | -5dBm~-8dBm |
接收靈敏度 | -28dBm | |
光模塊借口 | LC | |
光纖類型 | 單模單纖 | |
傳輸距離 | 1-20Km | |
SDI 參數 | 輸入輸出速率 | SD：270Mbps
HD：1.485Gbps
3G：2.97Gbps |
支持分辨率 | 1920*1080@60p/60i/50p/30p/25p/24p
1280*720@60P
480i 576i | |
視頻電氣特性 | 視頻接頭 | BNC |
數據速率 | 自適應三速 SDISD：(270Mbps HD：1.485Gbps 3G：2.97Gbps | |
信號擺幅 | 0.8V（vpp）± | |
交流阻抗 | 75 歐姆 | |
信號耦合方式 | 交流耦合 | |
SDI 最大線纜長度 | SD：400M，HD-SDI ：200M，3G-SDI：120M（使用標準的
SVYW-5 線材進行測試） | |
反向控制信號 | 電平類型 | RS485、RS232 |
連接器類型 | 3PIN 工業端子 | |
碼率 | 50~192000Hz | |
電源參數 | 電壓 | 直流 12V |
最大功耗 | 接收端+發送端共 10W | |

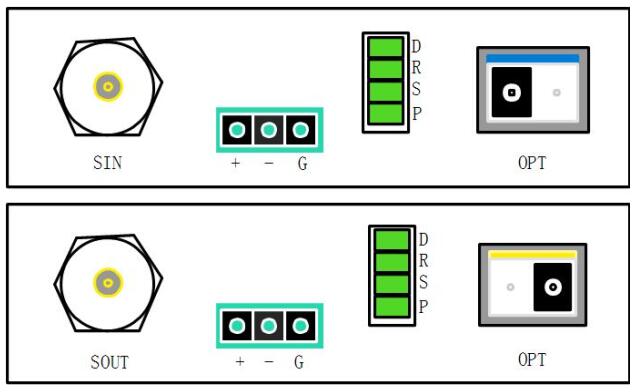

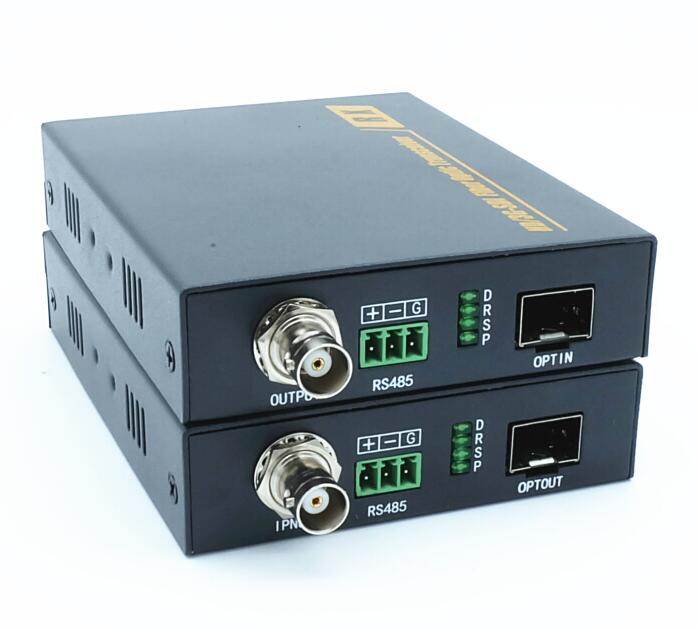

接口和指示燈說明：
接口名稱 | 功能描述 |
SIN/SOUT | SDI 輸入/輸出端，其中 SIN 為發送機。 |
工業端子 | +： RS485 信號的正端
-： RS485 信號的負端
G： RS485 信號的接地端 |
指示燈 | D：數據發送指示燈-------有數據發送的時候，該燈閃爍
R：系統工作指示燈-------系統正常工作的時，該燈閃爍
S：SDI 信號有效燈 -------輸入/輸出 SDI 有效時，該燈閃爍
P：電源指示燈 -------系統正常上電時，該燈長亮 |
OPT | SFP，lC 接口的單纖單向或者單纖雙向光模塊，發送端和接收端的光模
塊顏色有差別 |

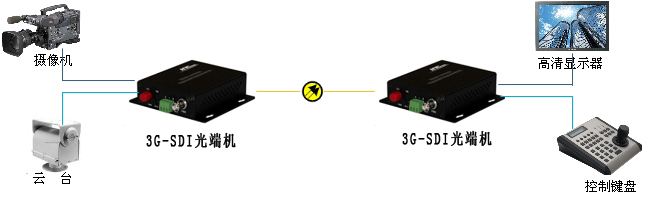

接口和指示燈說明：
