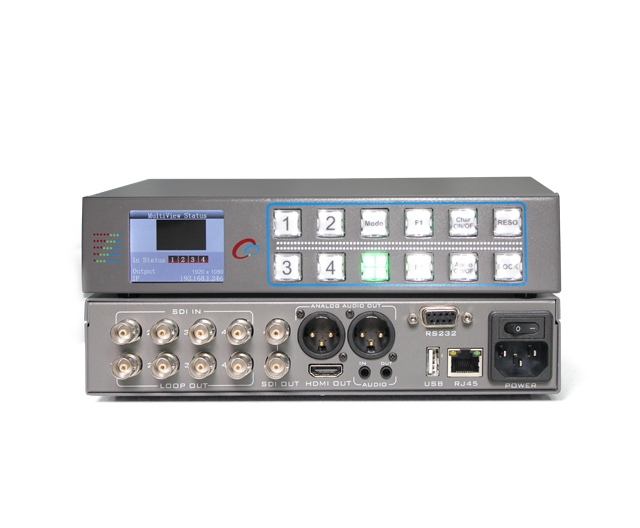

一．產品概述：
這是一款專業級全硬件設計的廣電級高清多畫面處理器，支持1080P60HZ，同時向下兼容標清。該產品為廣電、指揮中心、 視頻會議、 多媒體多功能廳等場所的應用提供了一套理想的視頻解決方案。 支持4路SDI 視頻輸入， 可根據需求更改設備的功能， 即一臺設備可實現多個功能，可根據客戶需求定制新功能。 設備集成SDI 輸入/輸出接口及控制接口， 可方便的將SDI 信號進行畫面分割、 畫面拼接、 畫中畫、 畫外畫、變頻處理、幀同步、音頻加嵌、音頻解嵌等處理.設備支持 RS232控制， 網絡接口更新軟件，可實現更多功能，操作簡單。
二.產品特點：
◆ 4 路 HD/SD-SDI 輸入, 2路SDI輸出，1路HDMI輸出，支持4路SDI環路輸出；
◆ 自動識別 3G/HD-SDI/SD-SDI 視頻輸入；
◆ 支持液晶屏顯示設備運行狀態（多畫面分割模式、當前通道信號狀態，輸出分辨率等信息）；
◆ 支持多種分辨率輸出，最大支持： 1920*1080/60HZ；
◆ 支持單畫面，畫中畫，畫外畫，二畫面，三畫面，四畫面分割等多種模式顯示；
◆ 支持音頻監看，音頻柱顯示；
◆ 字符疊加（字符大小顏色位置可自定義）；
◆ 支持面板，RS232及網絡控制；
◆ 特殊功能可定制；
◆ 支持網絡升級系統；
三．技術參數：
產品名稱 | 專業級SDI四畫面分割器--WS-SDI8402 |
SDI 輸入 | 輸入信號 | SDI 高清串行數字視頻信號 |
碼率 | 143Mbps~2.97Gbps |
連接器 | BNC 符合 IEC169-8 標準 |
反射損耗 | >15dB 5MHz~3GHz |
信號幅度 | 800mV±10% |
阻抗 | 75Ω |
均衡 | 100m Belden 1694A 高清 |
200m Belden 8281A 高清 |
SDI 輸出 | 輸出信號 | HD-SDI 高清串行數字視頻信號 |
連接器 | BNC 符合 IEC169-8 標準 |
反射損耗 | >15dB 5MHz~3GHz |
信號幅度 | 800mV±10% |
阻抗 | 75Ω |
上升/下降時間 | 0.6ns±100ps |
直流偏移 | 0V±0.5V |
時鐘恢復 | 自動輸出可選 |
過沖 | <5% |
抖動 | <0.2Ul |
HDMI 輸出 | 輸出信號 | 標準 DVI或HDMI 信號 |
比特率 | 270Mbps~2.97Gbps |
信號幅度 | 800mV±10%(100R) |
阻抗 | 100Ω |
控制參數 | 本地控制 | 按鍵(前面板) |
串行控制 | RS422 |
連接端口 | 遠程網絡升級與控制 |
控制軟件 | WINDOWS(可定制 IOS/Android) |
選配組件 | 中央控制鍵盤 |
常規參數 | 電源 | 100-240V/AC 50/60Hz |
功率 | 25W-150W， 根據主機類型 |
主機尺寸 | 220(長)*156(寬)*44.5(高)mm (加耳掛支持1U) |
控制面板 | 有 |
重量 | 1.5KG |
工作溫度 | 0℃~50℃無冷凝 |
存儲溫度 | -20℃~75℃ |
工作濕度 | 20%~70%RH |
存儲濕度 | 0%~90%RH， 不結露 |

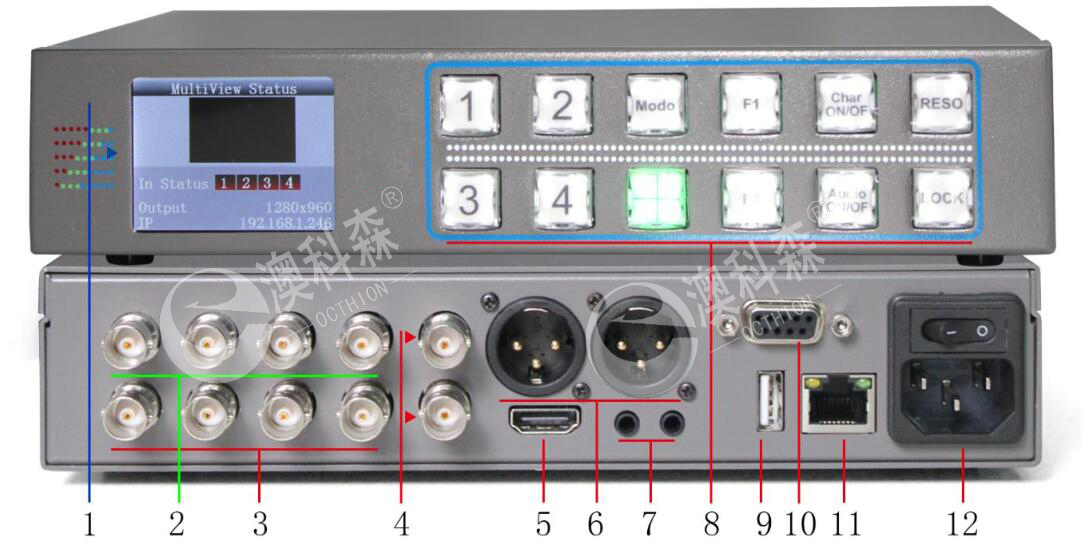

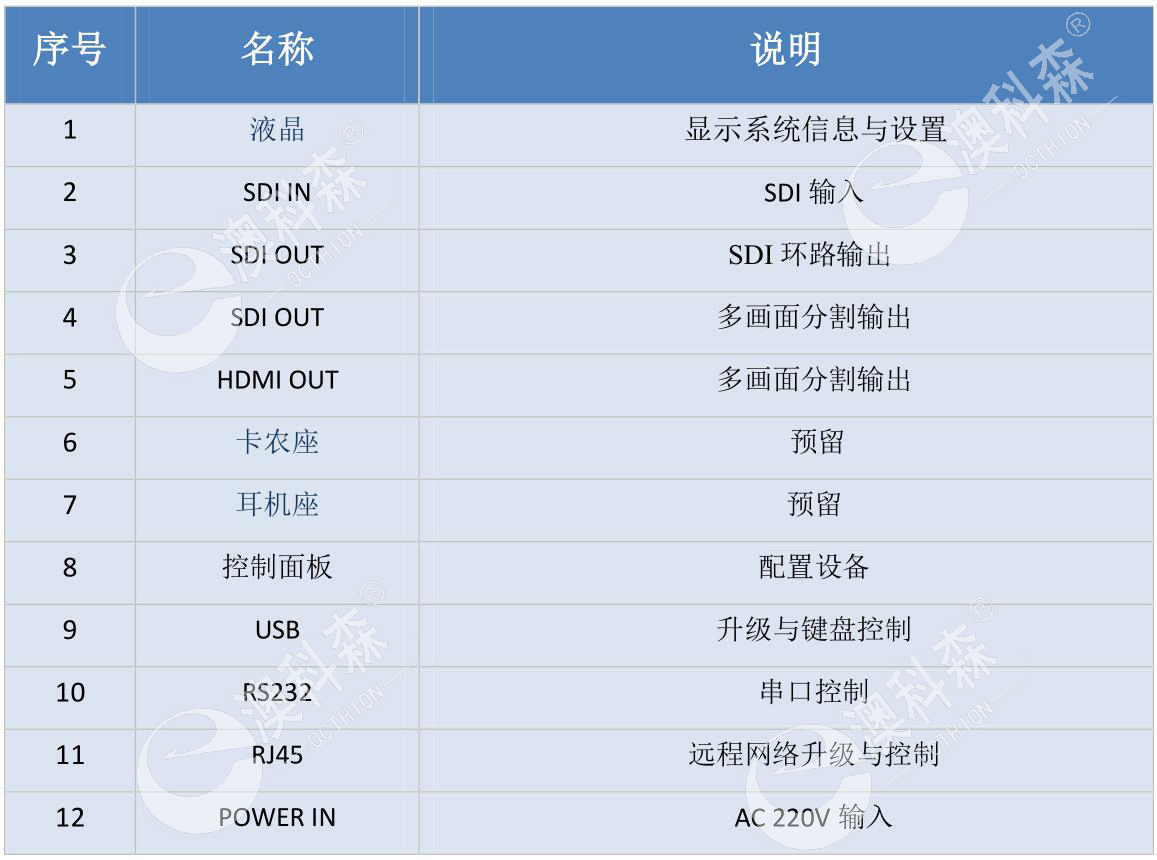

四.接口說明：
五.顯示效果：

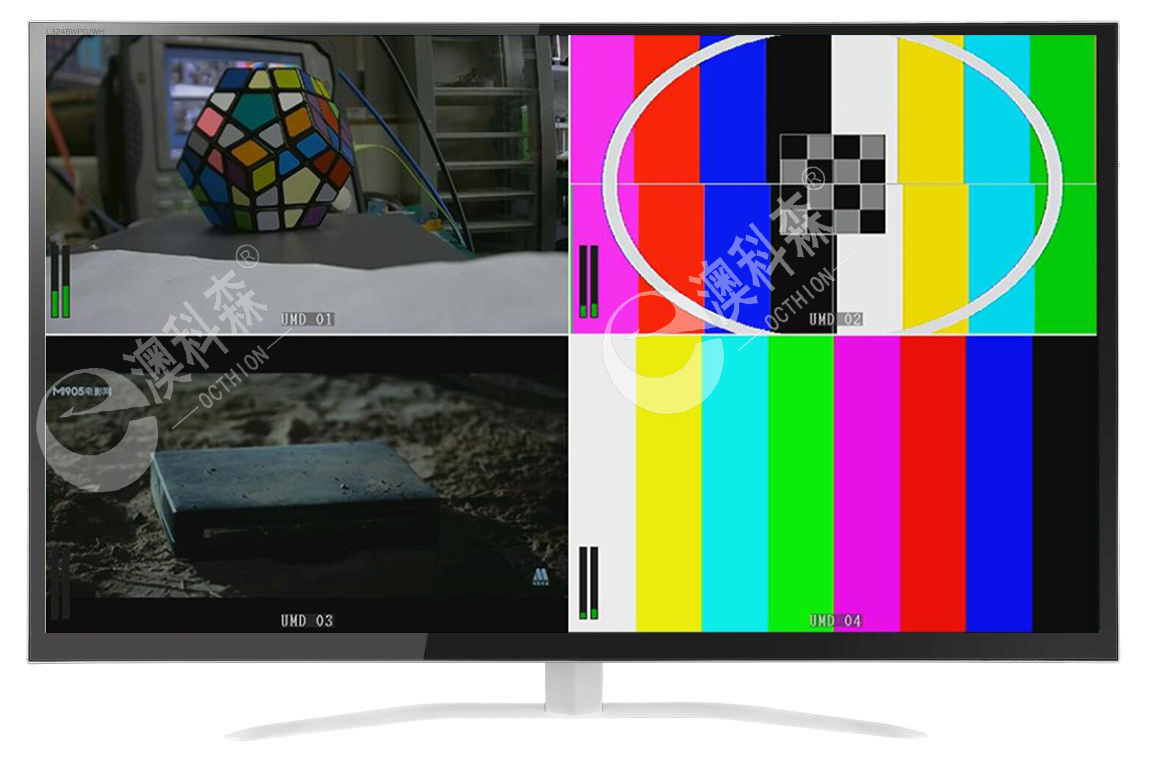

四畫面顯示效果：

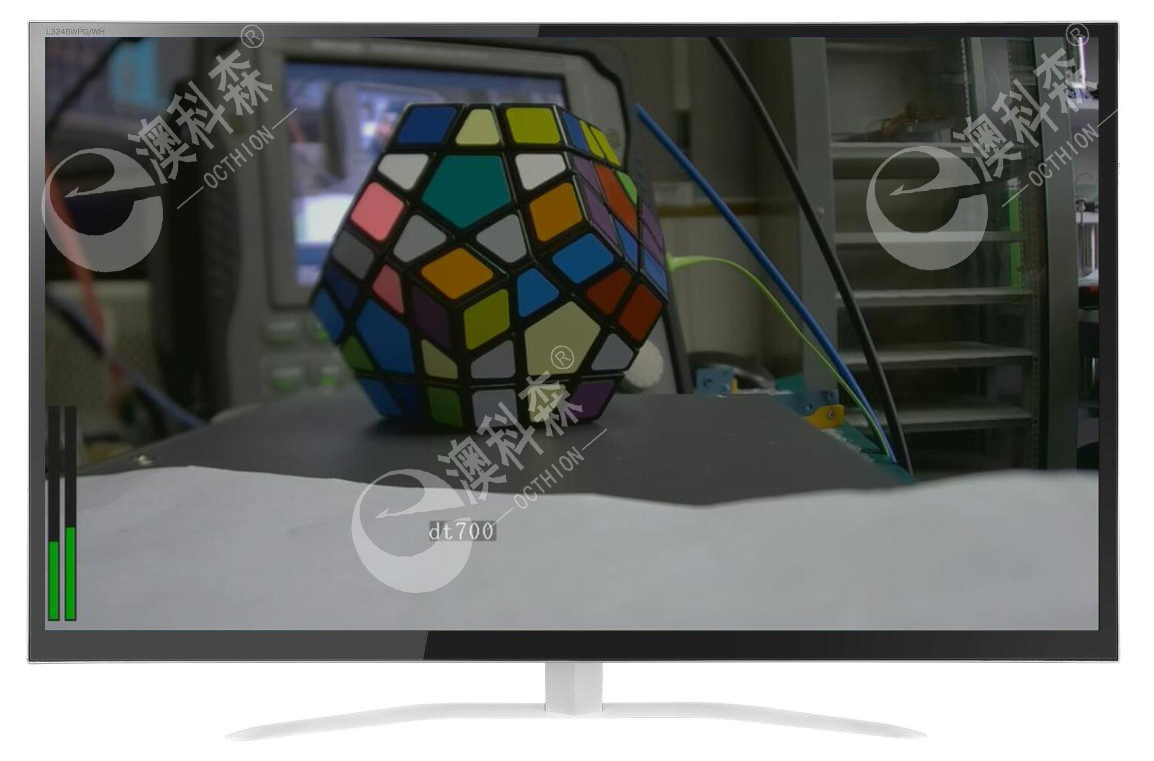

單畫面顯示效果：
