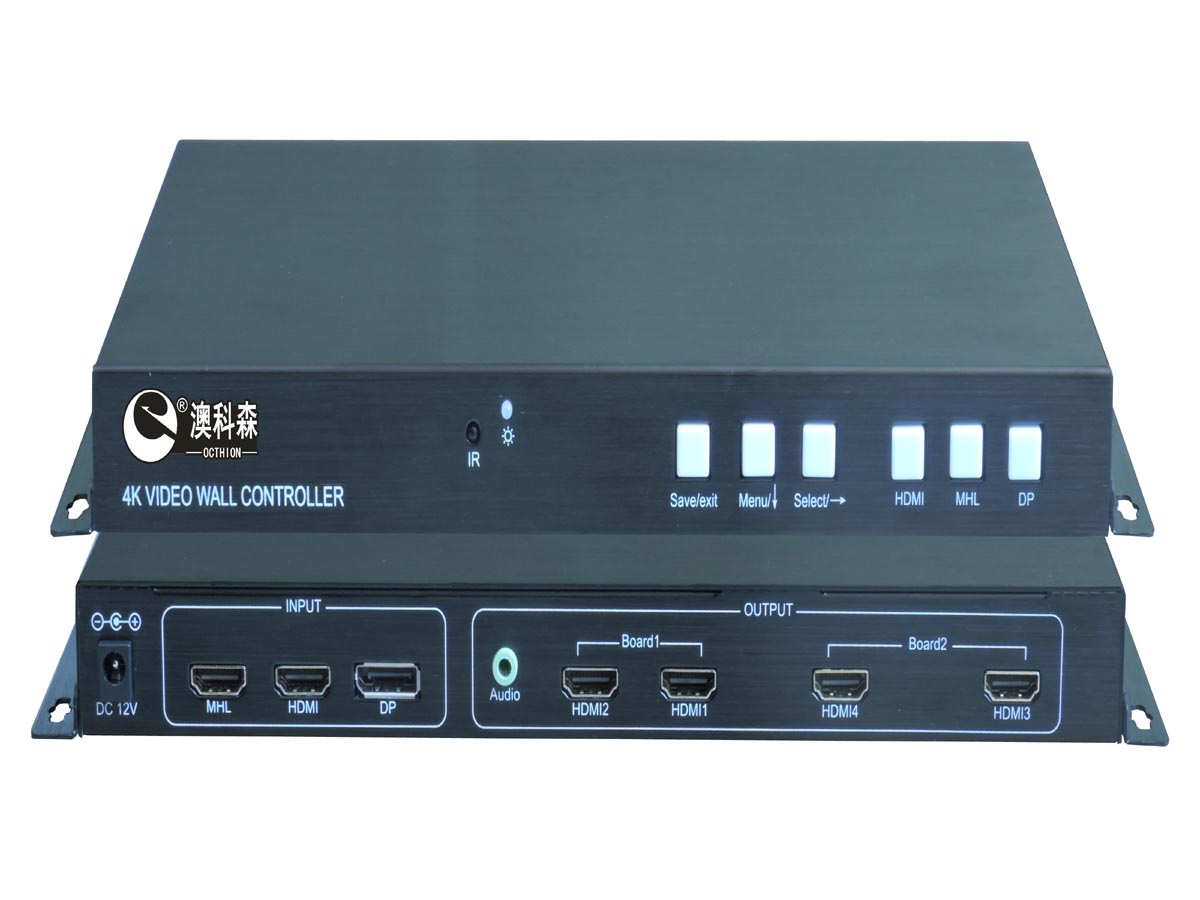

一、產品簡介


     WS-UP9104是一款高性能的UHD超高清4K電視機四畫面拼接器，其主要功能是在2x2的拼接顯示單元上顯示一幅3840x2160@60HZ的超高清圖像。產品采用先進的圖像處理技術，輸入信號最大可以支持HDMI2.0，即3840x2160@60HZ，即使在播放快速動畫的時候也不會出現延時、丟幀現像。
     WS-UP9104 4K液晶電視機拼接器以其優越的性能和高分辨顯示特點，廣泛應用于需要顯示高清視頻圖像的展示廳，以及需要顯示更多清晰豐富細節一些特定場所，比如軍隊作戰地圖、GPS定位系統、石油管理監控、衛星定位等各種需要同超大分辨率顯示的工作環境。

二、主要功能


1、輸入信號：
﹡ 支持1路HDMI2.0、1路HDMI1.4同時兼容MHL信號、1路DP1.2信號輸入。
﹡ HDMI2.0端口最高可以支持3840x2160@60HZ的分辨率和刷新率的HDMI信號輸入；
﹡ HDMI1.4最高可以兼容3840x2160@30HZ的HDMI信號輸入，同時通過普通轉拼線也可以同時兼容MHL信號的輸入；
﹡ 同時支持1路DP1.2信號輸入，最高分辨率可達3840x2160@60HZ；


2、輸出信號：

      支持4路HDMI 1.3信號輸出，輸出分辨率1920x1080@60HZ。

3、信號切換功能:

      支持1路HDMI2.0、1路HDMI1.4、1路DP信號輸入。信號切換可以通過遙控器、機箱按鍵、或者通過輸入信號自動識別功能。當設備設定為自動識別信號并且輸入端口沒有連接輸入信號時，把信號接入任何一個輸入端口即可自動切換到該端口并且拼接屏顯示該端口信號。


4、畫面拼接功能:

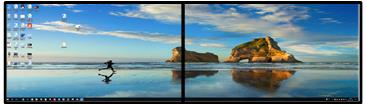

     實現最基本的2x2四畫面拼接功能，同時也可以設置成為1x2、1x3、1x4顯示模式，如下圖所示：

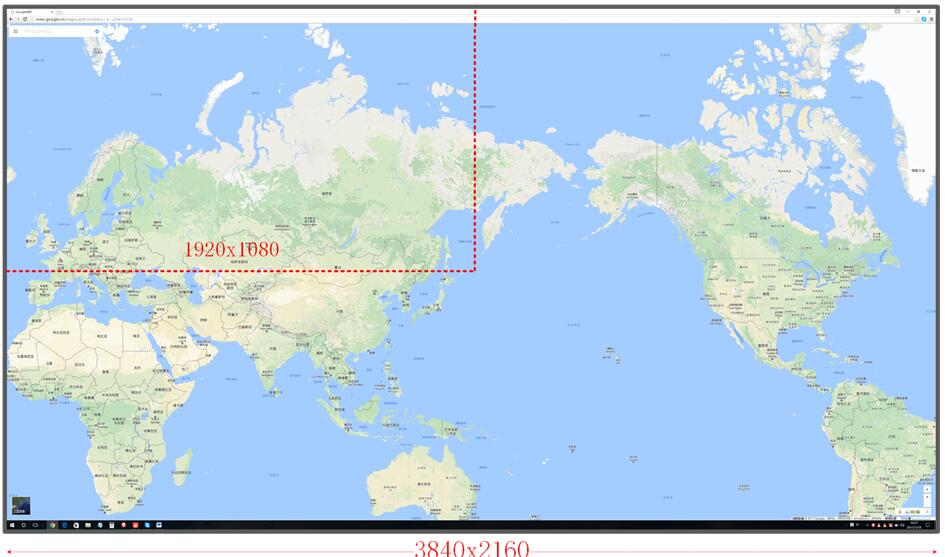

    2x2拼接模式  3840x2160@60hz

  1x2拼接模式  3840x1080@60hz

  1x3拼接模式   5760x1080@30hz


   1x4拼接模式    5760x1080@30hz

5、圖像旋轉功能:

    與普通拼接產品相比，WS-UP9104具有針對組信號進行180度翻轉功能。用戶在使用普通液晶電視拼接時，對上一排液晶

電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引起的失真，如下圖所示：

6、音頻功能：

6.1、輸入信號HDMI、MHL、DP均支持音頻輸入功能；

6.2、輸出HDMI與帶音頻功能輸入的設備連接，可實現景音同步播放；

6.3、支持3.5mm的耳機接口左右聲道立體聲獨立輸出連接立體聲音響。

三 、產品特點：


1、純硬件構架
    采用純硬件構架，無CPU、無內存，開機只需要3至5秒鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作；

2、先進的DSP圖像處理技術
    采用目前功能最為強大的圖像處理芯片DSP技術。DSP技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。

四、技術參數：

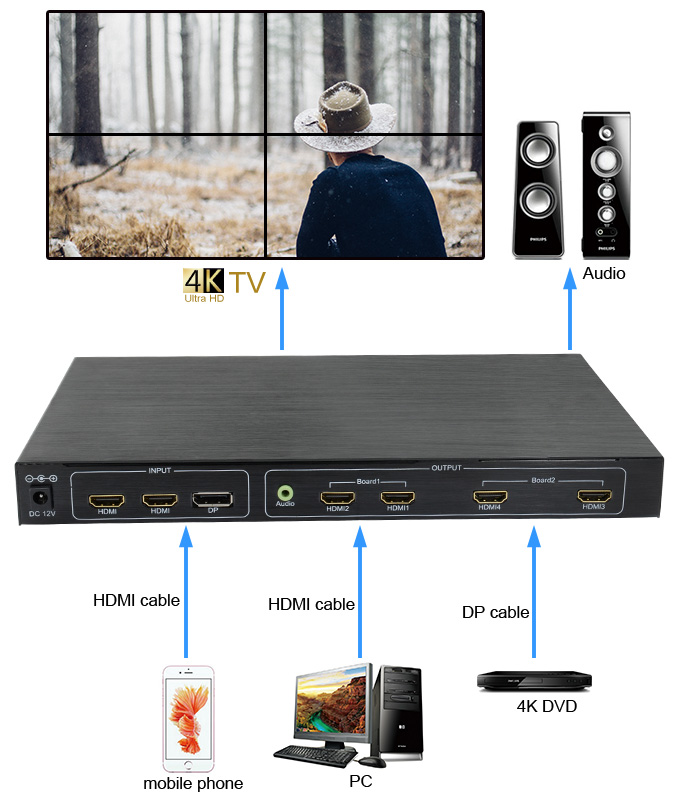

五、拓撲圖：
