一、功能簡介：
隨著視頻工程個性化的需求越來越多，近年來使用弧形投影幕的項目也呈現大幅上升的趨勢。在以往用戶使用單臺投影機投射弧形投影幕時，往往會使用邊緣融合處理器來對圖像進行曲面矯正。這樣不僅使項目增加了高昂的設備成本，而且用戶很難掌握邊緣融合處理器其復雜的調試方法。
深圳澳科森順應市場需求，特推出WS-GC601投影機曲面校正器。WS-GC601的主要功能是針對單臺投影機投射弧形幕進行曲面矯正，使視頻圖像能夠恰到好處的完全顯示到弧形投影幕里面，顯示一個完美的視頻圖像。
WS-GC601圖像校正器除應用在投影機的弧形矯正外，同樣也可以使用在液晶異形拼接上。通過TK-1S圖像校正器，可以設定成為多種不同的圖像拼接形狀，產生非常炫的視覺效果。
二、主要功能：
★、支持1路HDMI(支持HDCP1.3)、1路VGA、1路DVI信號輸入；
★、1路HDMI(兼容DVI1.0)、1路VGA、1路HDBaset同步輸出，HDBaset為定制接口，非標配；
★、多點網格式多點矯正功能，支持任意點jiaozhen；
★、支持內弧投影幕、外弧投影幕、球形幕、外弧圓柱以及各種異形投影幕；
★、同時可用于液晶的異形拼接，設置產生各種超炫異形拼接效果；
★、采用RJ45網絡控制，電腦和設備通過RJ45線連接或者通過局域網絡均可控制機器；
三、產品介紹...

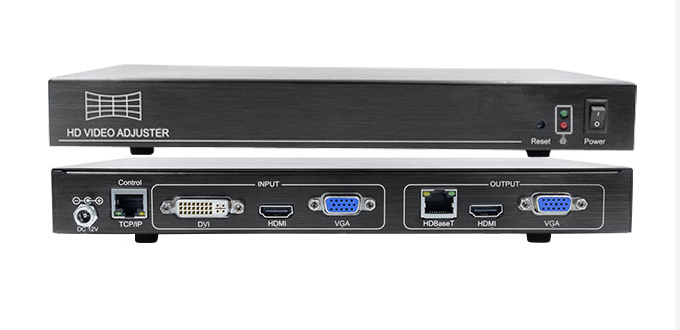

1、信號接口
☆、1路HDMI、1路VGA、1路DVI信號輸入；
☆、1路HDMI、1路VGA、1路HDBaset（定制功能，非標配）同步輸出；
☆、1個TCP/IP接口，用于調試弧形校正器；
2、兼容分辨率
☆、輸入分辨率支持640x480至1920x1200自動識別；
☆、輸出分辨率可自動識別顯示單元EDID，也可強制輸出：
1920x1080,1280x720,1024x768,1280x800,1280x1024,1366x768,1400x1050,
1440x900,1600x900,1600x1200,1680x1050,1920x1200分辨率；
3、網絡式多點校正功能
弧形校正器通過可視化的操作界面可對圖像進行 41X18點網格式矯正，矯正效果遠優于普通9點弧形矯正器，如下圖：
4、控制方式
弧形校正器可通過TCP-IP控制，只需要一條普通的網線連接電腦與弧形校正器，設定IP后即可對弧形校正器進行操作和
調試，簡單易用。
四、弧形校正器的應用：
1、投影機內弧校正
最常用的使用方式為投影機投射內弧投影幕，通過弧形校正器把溢出弧形投影幕部分的圖像壓縮至投影幕內，使整個圖像恰到好處的顯示到弧形幕內，如下圖所示：
弧形校正前

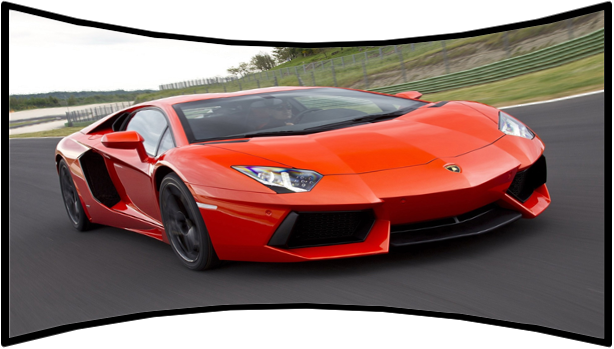

弧形校正后

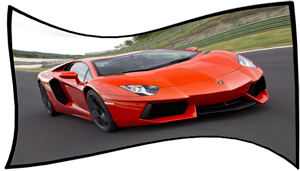

2、其它各種投影異形校正

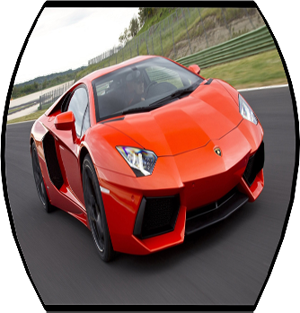

不規則形 桶形
3、針對液晶拼接各種特效（如以下3x3拼接）
★、1路HDMI、1路VGA、1路HDBaset同步輸出，HDBaset為定制接口，非標配；
★、多點網格式多點矯正功能，最大支持738點調節；
★、支持內弧投影幕、外弧投影幕、球形幕、外弧圓柱以及各種異形投影幕；
★、同時可用于液晶的異形拼接，設置產生各種超炫異形拼接效果；
★、采用RJ45網絡控制，電腦和設備通過RJ45線連接或者通過局域網絡均可控制機器；
五、技術參數：
產品型號 | WS-GC601 |
輸入信號 | 1路VGA、1路HDMI、1路DVI； |
輸出信號 | 1路HDMI輸出，1路VGA,1路HDBaset(定制)； |
輸入分辨率 | 640x480至1920x1200自動識別 |
輸出分辨率 | 1920x1080,1280x720,1024x768,1280x800,1280x1024,1366x768,
1400x1050,1440x900,1600x900,1600x1200,1680x1050,1920x1200 |
校正方式 | 網格式多點矯正，最大支持738點矯正； |
操作方式 | 局域網絡IP控制； |
功耗 | 15W |
供電 | DC 12V 2.0A |
工作溫度 | 0-60攝氏度 |
工作濕度 | 15-85% |
機箱尺寸 | mm(長)xmm(深)xmm(高) |
重量 | 大約0.9KG |

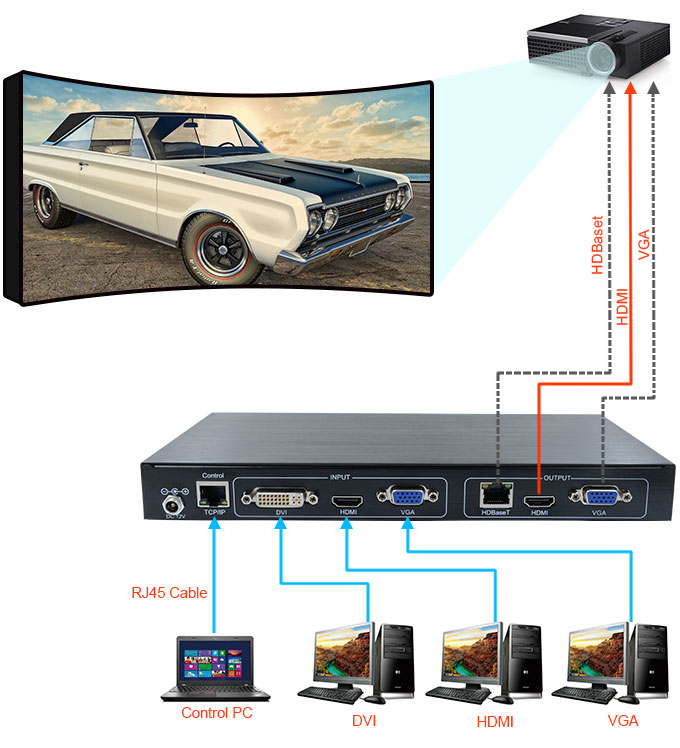

六、拓撲圖：
