功能描述：
◇ 雙穩壓電路，DC9V-36V超寬電壓輸入（可穩壓輸出DC3.3-12V供攝像機使用），超低電源功耗
◇ 具有高度抗震功能
◇ NTSC/PAL 制式自動識別功能
◇ 采用轉向燈信號，切換畫面顯示模式

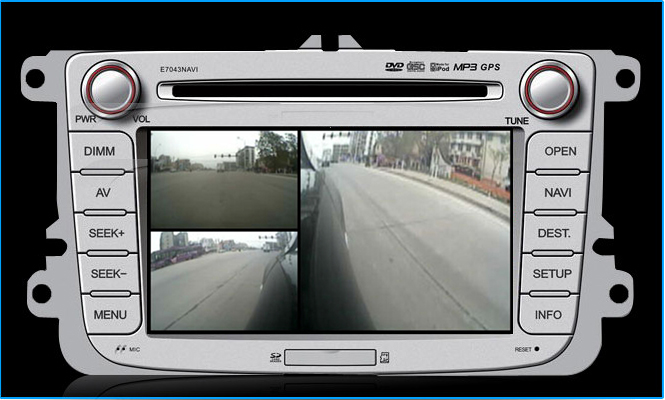

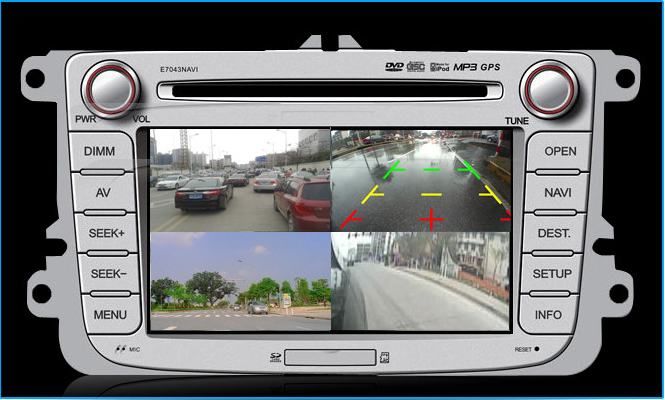

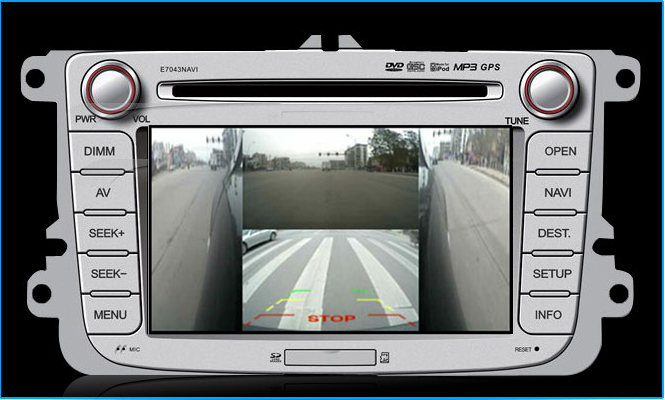

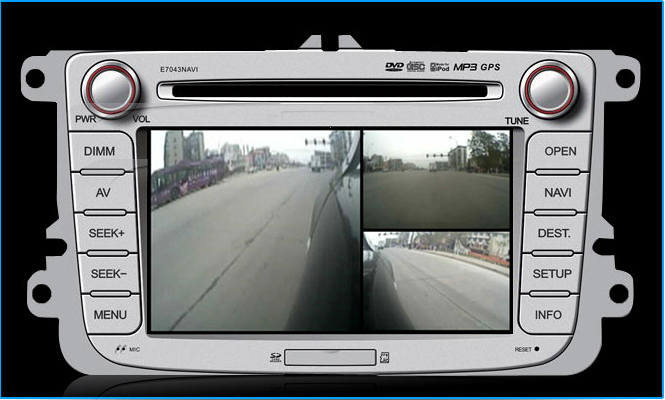

◇ 四畫面顯示，三畫面顯示，二畫面顯示或單畫面全屏幕顯示
◇ 可以根據客人的功能需求訂制特殊顯示模式
技術參數：
名稱 | 參數 |
視頻標準： | PAL 25幀／秒；NTSC 30幀／秒 |
分 辨 率 | PAL 720×576；NTSC 720×480 |
視頻輸入 | 2路CVBS監視輸出 |
輸入電壓 | DC 9－36V (180mA) |
電源功耗 | 2W（不包括供給攝像機和顯示屏的功耗） |
環境溫度 | -30℃～80℃ |
凈 重 | 0.45kg |
尺 寸 | 160mm（長）×110mm（寬）×28mm（高） |

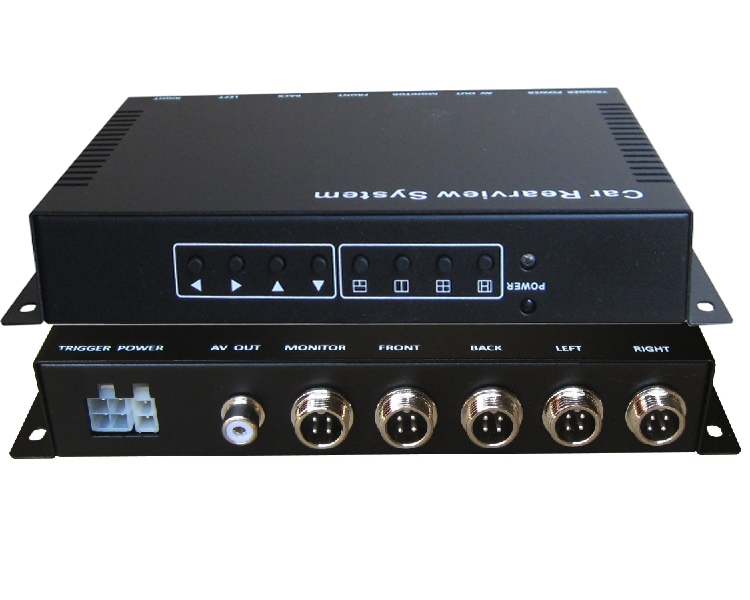

接口說明：
右——接右轉指示燈信號（可不接）
左——接左轉指示燈信號（可不接）
后——接倒車燈信號（可不接）
DC——DC12V 輸出，可切換車載顯示屏AV1、AV2
+ - ——DC 電源輸入(9-36V)
視頻——接攝像機視頻輸入，視頻輸出到顯示屏
電源——電源輸出供攝像機或顯示屏使用
地線——公共地線

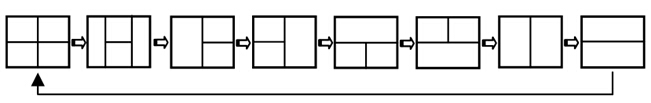

顯示模式：

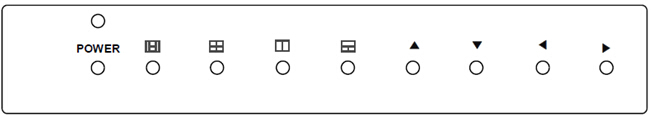

8個按鍵分別對應以上8種顯示模式。
注意事項：
1、 車載可視系統電源必須接車上的 ACC 電源，不要直接接到車上的電瓶上，這樣才能確保系統正常可靠的工作；
2、 車載可視系統給攝像頭所提供的電源電壓和車上的 ACC 輸出電壓一致的，所配套的攝像頭的電源電壓須和ACC 的電壓一致；
3、車載可視系統線路（或其他任何設備線路）不要靠近車上的燃油箱，以免發生危險。
