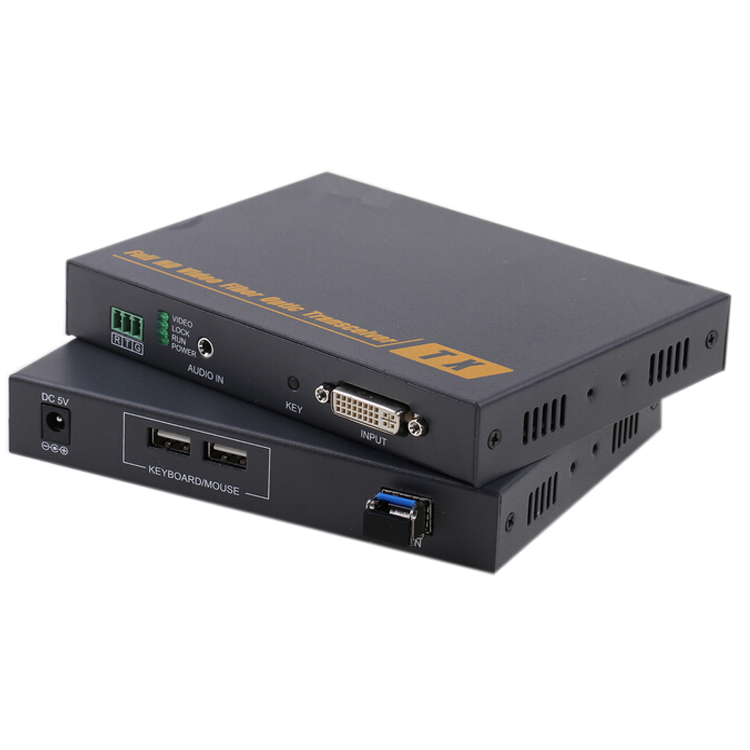

一.產品簡介:
WS-HF103ADK延長器單根光纖長距離地傳輸高清視頻信號，同時支持支持鍵盤鼠標遠距離控制，串口數據傳輸和外接獨立音頻等功能，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的DVI信號延長方式。
二.主要特性：
◇ 通過光纖長距離地傳輸DVI視頻和音頻信號，最長可達10公里；
◇ 高清無壓縮視頻信號分辨率最高可達到1080P@60Hz；
◇ 支持KVM功能，能夠使用鍵盤鼠標操作遠端設備；
◇ 支持外接一路正向模擬立體聲音頻信號傳輸；
◇ 支持串口數據單向傳輸，自適應波特率；
◇ 兼容DVI 1.0標準
◇ 符合HDCP 1.2標準 – 高帶寬數字內容保護技術；
◇ 能夠自動識別和配置各種顯示模式；
◇ 內置自動均衡系統，畫面流暢，清晰，穩定；
◇ 內置ESD靜電保護電路，全方位保護系統安全；
◇ 安裝簡單方便，即插即用，無需設置；
三.技術參數：
參數名稱 | 詳細說明 |
視頻 | 支持協議 | DVI 1.0; HDCP 1.2 |
像素帶寬 | 165MHz，全數字 |
接口帶寬 | 總帶寬6.75Gbps |
支持分辨率 | 1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
接口 | DVI-D接口 |
阻抗 | 100Ω |
建議DVI最大輸入/輸出距離 | 小于5米，在1920X1080P@60Hz時 |
音頻 | 接口 | 3.5mm立體聲音頻插座 |
信號類型 | 立體聲 |
鍵盤/鼠標 | 接口 | 電腦端：MINI-USB 鍵盤鼠標端：USB-A標準接口 |
RS232 | 接口 | 工業端子 |
信號方向 | 單向傳輸 |
波特率 | 自適應，最高115200bps |
數據位 | 8位 |
光纖 | 光纖接口 | LC 接口 |
光纖類型 | 單模 |
波長 | 單模 1310nm |
接口帶寬 | 2.97Gbps |
建議最大傳輸距離 | 在1920X1080P@60時， 單模光纖：10km |
其他 | 電源 | 電源適配器：DC 5V/2A |
最大功耗 | MAX 6W |
溫度 | 工作溫度：-5℃ ~ +70℃ |
濕度 | 工作濕度：5% ~ 90% |
外形尺寸 | 136*130*30mm |
質保 | 1年免費保修，終生維護 |

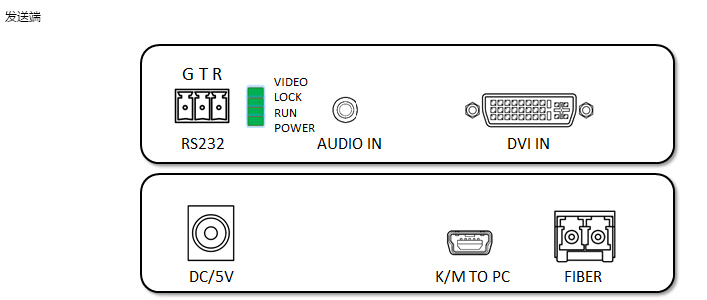

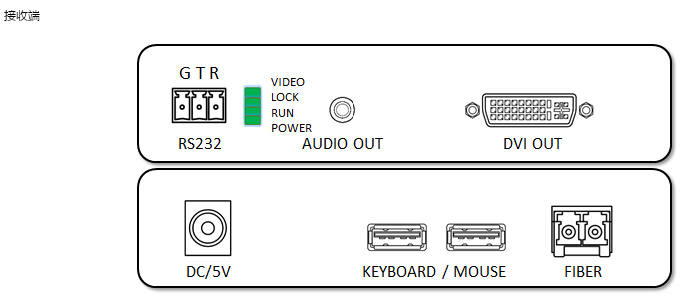

四. 端口說明：
端口描述：
端口名稱 | 功能描述 |
DVI IN/OUT | DVI信號輸入/輸出 |
Audio IN/OUT | 立體聲音頻輸入/輸出 |
RS232 | 工業端子，串口（G：地，T：發送，R：接收） |
DC/5V | 電源適配器輸入 |
FIBER | SFP光模塊接入， LC接口 |
K/M TO PC | Mini-USB接口，連接電腦，傳輸鼠標鍵盤信號 |
KEYBOARD/MOUSE | USB鼠標鍵盤接 |
| |
信號燈指示名稱 | 功能描述 |
VIDEO | 視頻信號指示燈（亮：有信號，熄滅：無信號） |
LOCK | 視頻鎖定信號指示燈（亮：已鎖定，熄滅：未鎖定） |
RUN | 系統指示燈（亮：運行正常，熄滅：運行錯誤） |
POWER | 電源指示燈（亮：電源正常，熄滅：無電源輸入） |
五. 安裝步驟：
1. 將DVI信號源接入DVI光端機發送端；
2. 將立體聲音頻接入DVI光端機發送端(如需要)；
3. 將DVI光端機接收端連接到顯示設備（如高清電視機、拼接屏等）；
4. 將DVI光端機接收端的輸出音頻接入音響設備(如需要)；
5 采用LC接口光纖線連接發送端與接收端的光纖接口，
6. 將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

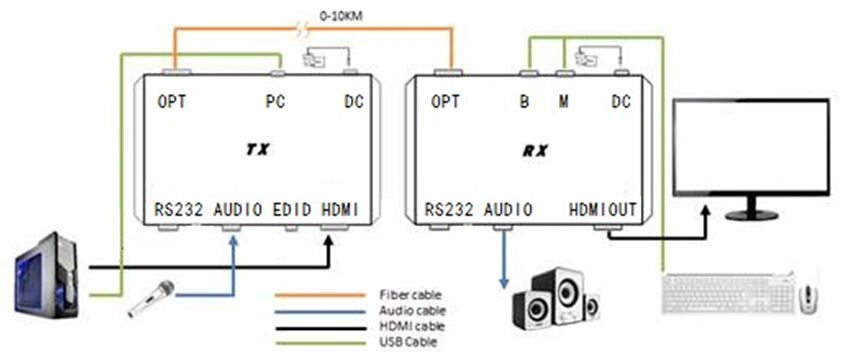

六. 應用示意圖：
