一、 產品簡介
8000系列多屏幕拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，可廣泛應用于安防監控、展覽展示、軍事指揮、教育科研、政府公告、商業顯示等行業。
8000系列多屏幕拼接處理器采用FPGA+的系統架構，針對7x24 工作環境為用戶提供安防拼接與商業顯示跨界融合的解決方案，模塊化設計提供了高度的靈活性和可維護性。以FPGA 的視頻處理技術為基礎，打造FPGA+架構的靈活應用?；谥悄芸刂萍夹g(shù)、運算編解碼技術以及Android靈活的顯示交互技術，構建起一個模塊化、嵌入式、智能可擴展的顯示管理平臺，可實現畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果。
8000系列多屏幕拼接處理器旗下包含8100、8200、8400多種功能型號，每種型號均可配置多種不同的可選規模，其中最大能支持144塊大屏幕的拼接顯示。

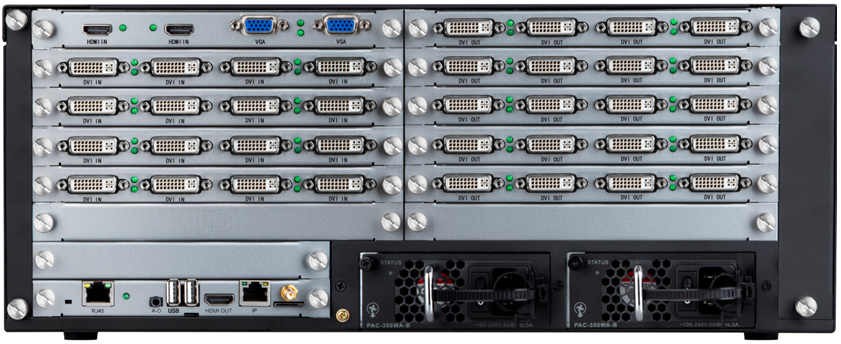

WS-M8100
二、 功能特性（主要控標點）
系統架構
u FPGA+架構
以高穩定高帶寬FPGA純硬件架構為基礎，采用功能化模塊化板卡的硬件設計，實現無限擴展的FPGA+架構。
u 模塊化插卡式設計
輸入板、輸出板、切換板、風扇、電源、防塵網等主要模塊均為插卡式設計，為日常使用及維護帶來了極大的方便。
u 擴展槽支持輸入輸出板卡任意混插
u 支持高達4組顯示墻的分組管理，支持多組不同分辨率及拼接模式的顯示布局；各組屏之間信號共享，方 便用戶管理。
u 輸出映射
工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整。
視頻圖像處理
u 單個信號可以在任意M×N個顯示單元上拼接顯示，M、N均為大于等于1的正整數。
u 支持輸入信號任意開窗、漫游，支持圖層疊加，最多支持單屏四圖層的任意布局。
u 單屏最大支持256畫面分割
u 智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。
u 支持多路超高分辨率底圖
u 支持多路矢量虛擬LED，同時支持動態和靜態兩種顯示方式，可任意編輯顯示內容、字體、顏色、速度等參數。
u 支持AI級圖像一鍵處理引擎，采用人工智能級圖像處理技術，能實現一鍵補光、一鍵去霧等圖像智能處理。
u 支持無縫切換，處理器內部集成高清信號處理機制，保證信號切換時無延時、無藍屏、無黑屏等中間過渡狀態。
u 支持智能去黑邊（輸入圖像任意裁剪），邊緣融合，區域放大等畫面實時處理功能。
u 支持輸入信號的字符疊加，可以通過控制軟件更改字體類型、大小、背景色、前景色、顯示位置等參數。
u 支持輸入信號自動探測，實時探測每一個輸入端口是否有信號接入，輸入板卡及客戶端軟件均有狀態指示。
u 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。
網絡及多媒體處理技術
u IP流實時解碼，支持H.265
支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等； 單個網口最大支持64路D1，32路720P，16路1080P，4路4K解碼。
u 支持內置信息發布上屏
視頻、圖片、數字標題、滾動橫幅發布，電子時鐘、實時氣象等控件顯示，圖文信息自主編輯，滿足各種顯示 設備的信息發布上屏。
u 自帶播放系統，支持各類媒體格式
支持幾乎所有的視頻（rmvb、avi、mpeg、dat、mov、mkv、wmv等），音頻（mp3、wma、wav等），圖片（jpg、 gif、png等）；支持流媒體電視,攝像采集等，支持PDF、office文檔、動態網頁、天氣、時間、滾動字幕等。
u 支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能
u 支持網絡抓屏功能，將局域網內所有PC電腦桌面通過網絡顯示至大屏
u 支持內嵌音頻處理與切換，支持3.5mm音頻口輸出
其他特色增值功能
u 支持冗余電源，一個正常使用電源，一個備份電源。正常電源出現故障時，自動切換至備用電源。
u 支持BS控制/支持跨平臺控制
無需安裝任何客戶端軟件，支持網頁登錄控制；支持windows、IOS、MAC OS、Android、Linux等各類操作系統 跨平臺控制。
u 機箱風扇轉速根據設備溫度自適應。
u 支持預操作模式，開啟該功能后，所有窗口的操作將不會立馬生效，需點擊確認后，再一次性將所有操作生效。
三、 8100混合無縫拼接矩陣
1.1 主要功能
類別 | 機箱規格 | 1U | 2.5U | 4U | 7U | 15U |
機箱 | 尺寸WxDxH(mm) | 397x227x44.5 | 437x428x111 | 437x428x178 | 437x428x311.5 | 437x428x667.5 |
機箱重量 | <=4.2 | <=15 | <=20 | <=30 | <=70 |
滿配功耗（W） | <=45W | <=100W | <=150W | <=300W | <=600W |
工作溫度 | 工作溫度：-10℃~50℃ |
工作濕度 | 相對濕度：5％～95％ 無冷凝 |
冗余電源 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
主控卡槽 | 1 | 1 | 1 | 1 | 1 |
擴展卡槽 | 0 | 1 | 1 | 1 | 1 |
業務卡槽 | 3 | 8 | 10 | 24 | 56 |
通信控制 | 通信方式 | 支持TCP網絡控制、串口控制；同時支持RS232及RS485環出 |
CS客戶端控制 | 標配windows圖形化拼接控制軟件，簡單易用； |
BS控制 | 無需安裝任何客戶端軟件，支持網頁登錄控制； |
跨平臺控制 | 支持windows、IOS、MAC OS、Android、Linux等各類操作系統跨平臺控制； |
視頻接口 | 輸入接口 | 支持HDMI、DVI、VGA、YPbPr、CVBS、SDI、IP、Android |
輸出接口 | 支持HDMI、DVI、VGA、SDI |
圖像處理 | 矩陣切換 | 自帶矩陣功能，支持所有輸入信號任意切換至所有輸出端口。 |
畫面拼接 | 支持任意拼接組合 |
單屏圖層數量 | 單屏一圖層 |
OSD字符疊加 | 支持輸入信號的OSD字符疊加功能，可以通過控制軟件更改字體類型、字體大小、背景色、前景色、顯示位置等參數。 |
輸入圖像裁剪 | 支持輸入圖像的任意裁剪。 |
高清靜態底圖 | 支持超高分辨率靜態底圖顯示。開啟底圖時，默認占用最底層圖像窗口。底圖顯示支持3種模式：所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示。 |
高清矢量字幕 | 支持超高清點對點矢量字幕顯示，可以任意設置滾動速度，可以編輯顯示內容、字體、顏色等參數。字幕默認占用最頂層圖像窗口。 |
無黑場實時切換 | 信號切換時不會出現黑場、花屏現象。 |
邊緣屏蔽 | 支持邊緣屏蔽功能，可以設置屏幕邊緣的尺寸。 |
顯示控制 | 輸出映射 | 工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整 |
屏幕分組 | 單臺矩陣最多支持4組顯示墻的設置。 |
情景模式 | 最大32個 |
其他特色 增值功能 | 智能溫控 | 實時檢測矩陣內部溫度，并自動控制風扇開關。 |
業務板卡自動探測 | 實時探測當前矩陣所有插入的板卡。 |
輸入信號自動探測 | 實時探測每一路輸入是否有信號接入，輸入板卡及客戶端軟件均有狀態指示； |
預操作模式 | 開啟預操作模式后，所有窗口的操作將不會立馬生效，需要點擊確認后，再一次性將所有操作生效。 |
1.2 接口類型
型號 | 名稱 | 參數 |
常規
輸出端口 | HDMI輸出 | HDMI Type A接口（母頭），支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz。 |
DVI-D輸出 | DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz； |
常規
輸入端口 | HDMI輸入 | HDMI1.3數字接口，支持HDCP，最大支持分辨率1920*1080@60Hz； |
DVI輸入 | DVI-D數字接口，最大支持分辨率1920*1080@60Hz； |
VGA輸入 | DB-15M模擬接口，最大支持分辨率1920*1080@60Hz； |
其他
輸出端口 | HDMI輸出（內嵌音頻） | HDMI Type A接口（母頭），支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz，支持隨路音頻輸出； |
HDMI輸出（內嵌音頻+3.5mm音頻接口） | HDMI Type A接口（母頭）+3.5mm音頻接口，支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz，支持隨路音頻輸出； |
DVI-I輸出 | DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz，可以通過轉接頭輸出VGA信號； |
其他
輸入端口 | HDMI輸入（內嵌音頻） | HDMI1.3數字接口，支持HDCP，最大支持分辨率1920*1080@60Hz； |
CVBS輸入 | 支持PAL/NTSC制式，支持亮度、對比度、灰度、飽和度調節； |
YPbPr輸入 | DB-15M模擬接口，最大支持分辨率1920*1080@60Hz； |
SDI輸入 | BNC接口（母頭），分辨率支持720i，720P，1080i，1080p |
4K輸入 | 單卡支持兩路HDMI1.4數字接口（2切1使用），最大支持分辨率3840x2160@30Hz； |
IP輸入-Std | 單網口支持4路1080P/9路720P/16路D1視頻解碼，支持H.264視頻壓縮格式；
每個IP Std支持1個IP通道，每個IP通道支持1/4/9/16畫面分割。 |
IP輸入-Plus | 單網口支持4路4K/16路1080P/32路720P/64路D1視頻解碼，支持H.264及H.265視頻壓縮格式；每個IP Plus板支持4個IP通道，每個IP通道支持1/4/9/16畫面分割。 |
信發高清輸入-Std | 支持1路安卓系統子板輸入（每路最大輸出分辨率1080P），配置：CPU：Cortex-A7八核；內存：1GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持?jǐn)?shù)字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； |
手機、平板無線推屏輸入 | 配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；1個RJ45百兆網口；ios系統可以直接使用自帶的airplay鏡像功能，Windows及Android系統需要安裝專業的投屏軟件?？梢詫⑼痪钟蚓W(wǎng)內的手機、平板、電腦直接鏡像至顯示屏。 |
信發超清輸入-Plus | 支持1路安卓系統子板輸入（每路最大輸出分辨率3840x2160），配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持?jǐn)?shù)字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； |

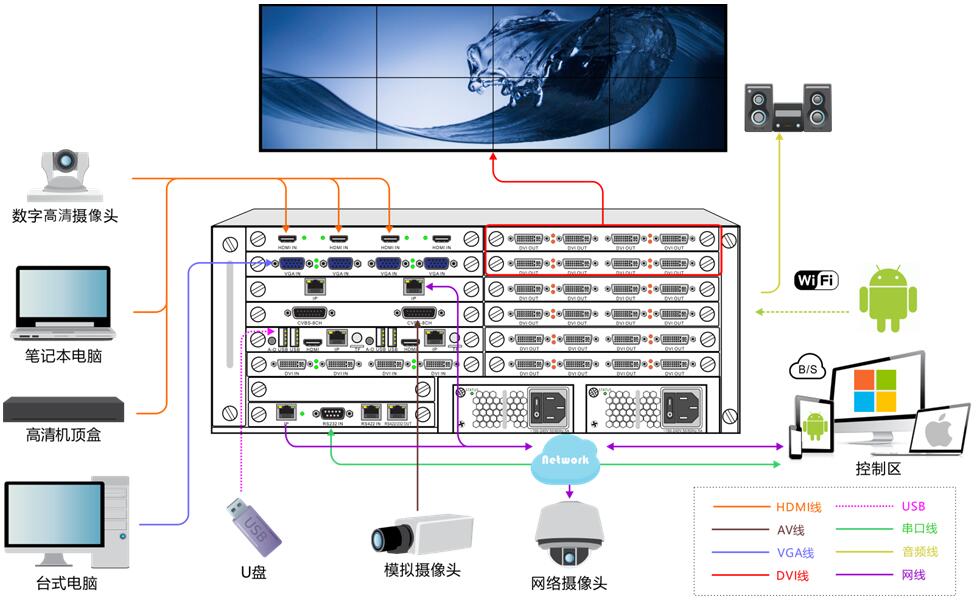

四、 系統拓?fù)鋱D
