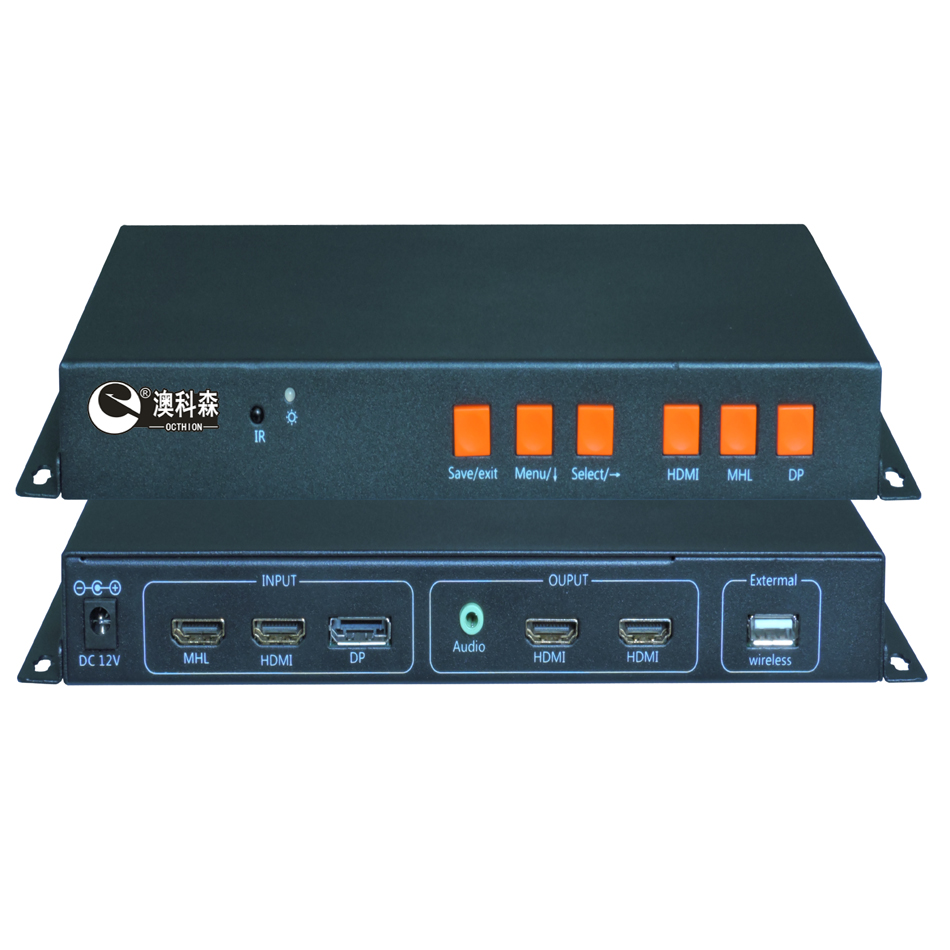

一、產品簡介：
WS-UP9102是一款高性能的UHD超高清4K二畫面拼接器，其主要功能是在1x2的拼接顯示單元上顯示一幅3840x1080@60HZ的超高清圖像，使圖像點對點不拉伸顯示。產品采用先進的圖像處理技術，輸入信號最大可以支持HDMI2.0，即3840x2160@60HZ，即使在播放快速動畫的時候也不會出現延時、丟幀現像。產品以其優越的性能和高分辨顯示特點，廣泛應用于投影機和液晶屏的拼接。
二、主要使用模式：

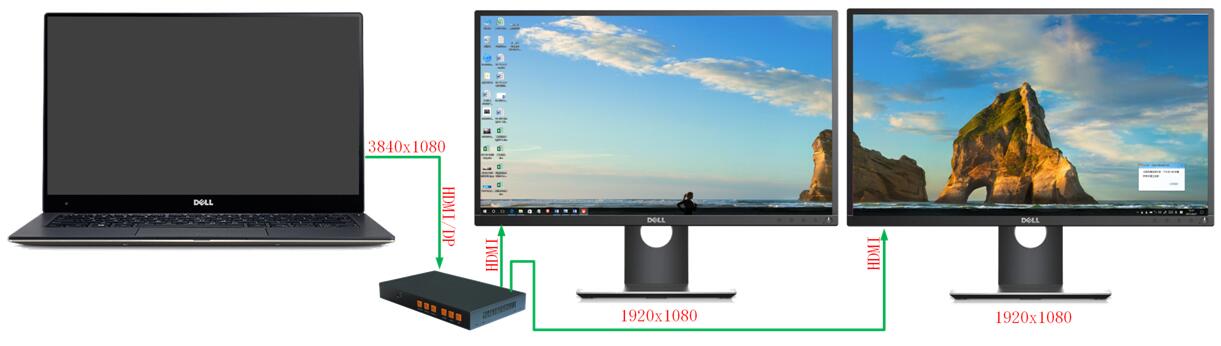

1、雙屏擴展拼接顯示：
通過筆記本電腦擴展出一個3840x1080的長幅分辨率，駁接兩個1080P投影機或液晶顯示器可實現點對點、不變形拼接顯示，并且不影響原來筆記本的主界面顯示，如下圖：

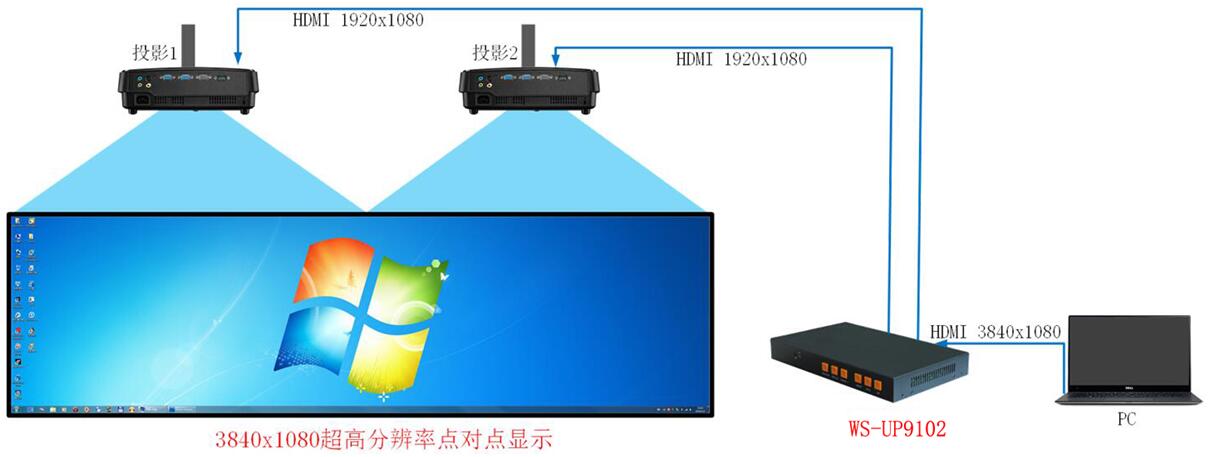

2、普通拼接顯示
通過筆記本電腦或者其它電腦主機輸出一個3840x2160分辨率，使兩臺投影機或液晶顯示器點對點不變形拼接顯示，如下圖所示：

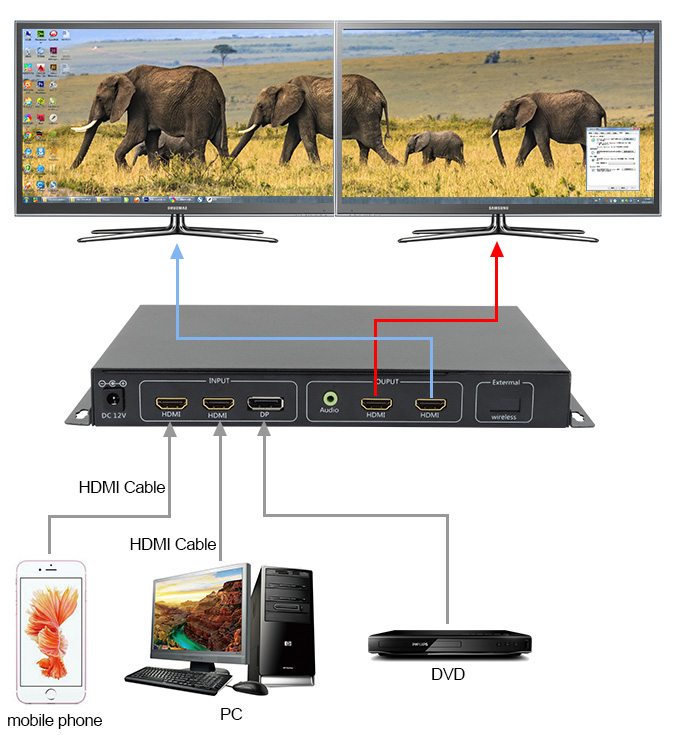

3、其它信號源的拼接
除了可以拼接電腦信號外，也可兼容其它信號的拼接，如播放器、藍光DVD等其它帶HDMI、DP、MHL信號輸出的的信號源。
三、主要功能：
1、輸入信號
支持1路HDMI2.0、1路HDMI1.4同時兼容MHL信號、1路DP1.2信號輸入。
﹡ HDMI2.0端口最高可以支持3840x2160@60HZ的分辨率和刷新率的HDMI信號輸入；
﹡ HDMI1.4最高可以兼容3840x2160@30HZ的HDMI信號輸入，同時通過普通轉拼線也可以同時兼容MHL信號的輸入；
﹡ 同時支持1路DP1.2信號輸入，最高分辨率可達3840x2160@60HZ；
2、輸出信號：
支持2路HDMI 1.3信號輸出，輸出分辨率1920x1080@60HZ。
3、信號切換功能：
支持1路HDMI2.0、1路HDMI1.4、1路DP信號輸入。信號切換可以通過遙控器、機箱按鍵、或者通過輸入信號自動識別功能。當設備設定為自動識別信號并且輸入端口沒有連接輸入信號時，把信號接入任何一個輸入端口即可自動切換到該端口并且拼接屏顯示該端口信號。
4、圖像旋轉功能：
支持圖像180度旋轉功能
5、音頻功能：
5.1、輸入信號HDMI、MHL、DP均支持音頻輸入功能；
5.2、輸出HDMI與帶音頻功能輸入的設備連接，可實現景音同步播放；
5.3、支持3.5mm的耳機接口左右聲道立體聲獨立輸出連接立體聲音響；
四、產品特點：
1、純硬件構架
采用純硬件構架，無CPU、無內存，開機只需要3至5稱鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作；
2、先進的DSP圖像處理技術
采用目前功能最為強大的圖像處理芯片DSP技術。DSP技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。
五、技術參數：
名稱 | 規格 |
信號輸入 | |
輸入接口 | 1路HDMI2.0、1路DP、路HDMI兼容MHL信號； |
分辨率 | HDMI和DP支持最大分辨率3840*2160@60HZ，向下兼容； |
輸出 | |
輸出接口 | 2路HDMI1.3輸出接顯示設備，支持音、視頻同步輸出；
1個3.5mm音頻左、右聲道立體聲，用于接立體聲音響； |
輸出分辨率 | 1920x1080@60HZ； |
色彩深度 | 24bit,1677萬色 |
控制方式 | 機箱按鍵、遙控器、RS-232； |
輸入電壓 | DC直流12V/3A； |
顯示模式 | 1x2 |
產品尺寸 | 236mm(長)x140mm(深)x30mm(高) |
凈 重 | 0.85KG |
功耗 | 最大20W |
六、拓?fù)鋱D：
